Vor der maschinellen Bearbeitung dieser Rohrperforator besteht 16 oder 22 Spindeln und aus einem Stahlgetriebe, das nach Herstellung aber normalisiert wird. Er wird von einer obenliegenden Stahlkonstruktion gestützt und geführt auf Präzisionsprofilbahnnetze. Zwei Justierbardruckluftzylinder gleichen das Gewicht des Getriebes aus. Diese Eigenschaft macht es möglich, damit die Leitspindeln immer in der Kompression sind, die Rückprall beseitigt und Abnutzung auf den Ball-artigen Leitspindeln herabsetzt. Das Getriebe bringt die Spindeln unter, nach denen die Schneider angebracht werden.
Ein einzigartiges hydraulisches Spannsystem sichert und richtet das Gehäuse gerade, ohne das Rohr oder die Schlitze zu beschädigen. Spezielle Kreissägen des Hochgeschwindigkeitsstahls schnitten die Schlitze. Ununterbrochene Anwendung des Kühlmittels behält die metallurgische Integrität des Rohres bei. Kein überschüssiges Metall wird entfernt und maximale Rohrstärke ist beim Bleiben innerhalb eines spezifizierten offenen Gebiets sicherlich.
Spindel-Kasten | Rohr Od | Φ60-φ177.8mm/7“ |
Spindel-Zahl | 22 | |
Spindelmittelabstand | 152.4mm/6“ | |
Maximaler Fräserdurchmesser | φ75mm | |
Sah Schneidermenge auf einer Spindel | 1-4 | |
Gerade kerbende Breite | 0.3-3mm | |
Spindel-Umdrehungsgeschwindigkeit | 100-800r/min | |
Hauptleistungsstärke | 2×11Kw | |
Spindel auf und ab Anschlag | 200mm | |
Z-Achsenservobewegungsenergie Drehmoment | 2X1.5Kw/4.77Nm | |
Maximale bewegliche Geschwindigkeit z-Achse | 2000mm/min | |
Z-Achsengenauigkeit | 0.5mm/r | |
Navigationsanlage des Rohr-Rotationsindex | Eine Achse Servoleistungsstärke/ein Drehmoment | 1KW/4.77Nm |
Eine maximale Umdrehungsgeschwindigkeit der Achse | 20R/Min | |
Eine Achsenrotationsgenauigkeit | 6.279degree/r | |
Leistungsstärke der Achse X Servo | 1KW/4.77Nm | |
Maximale Umdrehungsgeschwindigkeit der Achse X | 8000mm/min | |
Maximale Rotationsgenauigkeit der Achse X | 11.3mm/r | |
Schienenlänge | 14000mm | |
Beweglicher Anschlag des Rohres | 12000mm | |
Druckluftanlage | Druckluftdruck | >0.5Mpa |
Kühlsystem | Abkühlen | flüssiges Kühlmittel |
Kühlflüssigkeitspumpenfluß | 200L/min | |
Kühlflüssigkeitspumpenenergie | 2×0.45kW | |
Elektrisches System | Prüfer | PLC |
Cnc-Achsenzahl | 4 | |
Gesamtleistung | 32kW | |
Maschinen-Körper-Größe | L x W x H (Millimeter) | 4300x1800x2550 |
Rohrversorgungssystem Schienen-Länge | 12000mm | |
Bruttomasse | Ungefähres 14ton |

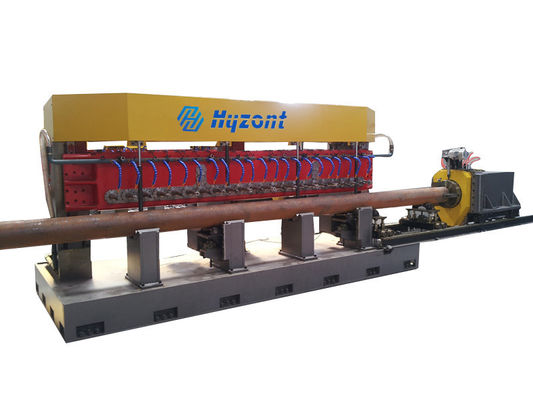

Nutmaschine PSM-22
Sägeblatt Oile-Schlauchschlitze, bis 76,4 Länge und 3mm Breite zu schneiden
Bestellnummer | PSM-220 |
Verpacken | N/A |
Verpackungs-Größe | N/A |
Verpackungs-Gewicht | 14000Kg |
Lieferfrist | 70 Tage nach Zahlung |
