Rollen-Bett CNC-Plasma-Rohrschneider mit Plasma-Energiequelle 200
Produkt-Details
| Name: | Cnc-Rohr-Profil-Plasmaschneiden-Maschine | Modell: | CNCXG-1000V |
|---|---|---|---|
| Anwendung: | CNC leiten Profil-Plasmaschneiden für Stahlkonstruktions- oder Druckbehälter Ausschnitt | Rohr Od: | 200-1000mm |
| Wandstärke: | 1-30mm Kohlenstoffstahl (Plasmaschneiden) | Rohr-Länge: | 12000mm |
| Prüfer: | 5 Achse Fenster basierte CNC-Prüfer | Plasma-Energiequellen-Modell: | 200 |
| Hervorheben |
cnc-Rohrschneider,cnc-Rohrschneider,200 Plasma Powered |
||
Produkt-Beschreibung
Roller-Bett CNC-Rohrprofil-Schneidemaschine mit 200
Modell: CNCXG1000-V
Anwendung:
Diese Maschine wurde als automatische Rohrprofil-Plasmaschneidemaschine entwickelt, um den Benutzer bei komplizierten Schneidarbeiten an Rohren effizienter zu machenim Fachwerkbau.
Dank der Mehrachsen-Bewegungskarte und des Brenner-Bildschirmreglers ist diese Maschine für das Feldpersonal einfach zu bedienen. Diese Rohr-Plasmaschneidemaschine wurde weit verbreitet in
Fachwerkbau
- Druckbehälterbau
- Herstellung von chemischen Rohrleitungen
- Herstellung von Ölpipelines
- Stahlbau-Rohrschneiden
- Fachwerk-Lochschneiden
Merkmale
- Kanadisches professionelles Rohroptimierungs-CNC-System, mit AutoCAD-Version des Ingenieurdesigns kann direkt G-Code generiert werden.
- Unterstützt Rohrteilung / Bild / links und rechts Austausch und andere Rohroptimierungsfunktionen.
- Unterstützt nahtlose Verbindung mit TEKLA-Software, generiert CNC-Bearbeitungscode.
- Übernimmt die Schaft-Hub-Struktur, Hauptmerkmal ist, dass die Mitte des Spannfutters schwimmend verstellbar ist, verwendet die Methode, dass sich das Rohr nicht bewegt, während das Spannfutter schwimmt, was das Schneiden großer Durchmesser stark verbessert.
- Rollenkörper, kann Schneidrohr automatisch transportieren.
Spezifikation
|
Rohrdurchmesser |
Φ200－Φ1000mm |
|
Brenner-Schienenlänge (Rohrlänge) |
≤12000mm |
|
Schneidemodell |
Flamme |
|
Plasma-Schneidedicke |
1-32mm |
|
Plasma-Modell |
200 |
|
Flammschneidedicke |
6-40mm |
|
Fotoelektrischer Höhensensor |
0,1 Sek. Reaktionsgeschwindigkeit |
|
Steuerungssystem |
Rohrprofil-Schneidsoftware |
|
Dateneingabe |
Brenner-Bildschirm-Dateneingabe |
|
Max. Ladekapazität |
15000Kg |
|
Rohrspannfutter |
3-Backen-Konzentrisches Spannfutter |
|
Max. Fasenwinkel Flamme |
±60° |
|
Max. Fasenwinkel Plasma |
±45° |
|
Flammschneidgeschwindigkeit |
50mm/min -800mm/min |
|
Plasmaschneidgeschwindigkeit |
100mm/min-4000mm/min |
|
Bewegungsfehler |
≤0,2mm /1000mm |
|
Drehwinkel-Fehler |
≤1° pro 180° |
|
Rohr-Drehzahl |
0-10000mm/min |
Detaillierte Bilder

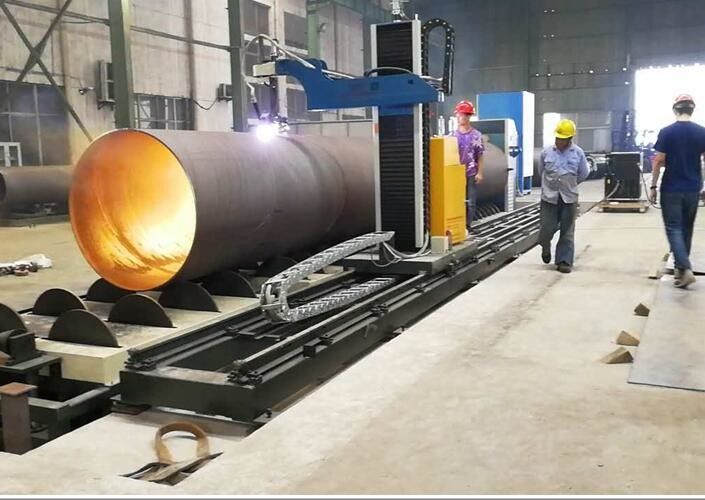

Fertigstellung der CNC-Rohrprofil-Schneidemaschine
5-Achsen CNC-Rohrprofil-Schneidemaschine
Bestellinformationen
| Bestellcode | CNCXG1000-V |
| Verpackung | Holzkiste und Palette |
| Verpackungsgröße | 2200*5200*2000mm |
| Verpackungsgewicht | 5000Kg |
| Lieferzeit | 30 Tage nach Zahlungseingang |
