Automatisches Rohr TIG zum Rohr-Blatt-Augenhöhlenschweißen für Wärmetauscher-Gebäude
Produkt-Details
| Name: | Rohr zum Rohr-Blatt-Schweißgerät | Modell: | TTS-30 |
|---|---|---|---|
| Rohr Od: | 12-76mm | Schweißendes Cuttent: | 315A |
| Art des Schweißens: | TIG/GTAW | Eingangsleistung: | 380v |
| Rohr-Art: | Hervorstehendes Rohr oder ebenes Rohr | Schutzgas: | Argon |
| Hervorheben |
TIG-Rohrblatt-Orbitalschweißen,Wärmetauscher-Schweißen,TTS-30 Automatisches Schmelzschweißgerät |
||
Produkt-Beschreibung
TIG-Orbitalschweißmaschine für Rohre zu Rohrböden im Wärmetauscherbau
Modell: TTS-30
Anwendung:
Dieser Schweißkopf ist ein speziell entwickelter TIG-Schweißkopf zur Herstellung von Rohr-zu-Rohrboden-Schweißnähten, der für unlegierten Stahl und Edelstahl geeignet ist, hauptsächlich für überstehende Rohre, bündige Rohre und versenkte Rohrverbindungen mit oder ohne Drahtzufuhr.
Für Schweißnähte, die eine Zusatzdrahtzugabe erfordern, kann ein optionaler Drahtvorschub am Schweißkopf montiert werden. Eine Standard-Drahtspule, die direkt am Kopf montiert ist, ermöglicht eine präzise und positive Drahtzuführung, die mit bodenmontierten Vorschüben nicht möglich ist.
Diese Schweißköpfe bringen die Produktivität und repetitive Präzision des maschinellen Schweißens in die Fertigung und Reparatur von Dampferzeugern und Wärmetauschern.
Diese Maschine wird häufig angewendet in
- Rohr-zu-Rohrboden-Schweißen von Rohrbündelwärmetauschern
- Rohr-zu-Rohrboden-Schweißen von Kesselrohren
- Schweißen von überstehenden Rohren
- Schweißen von bündigen Rohren
Merkmale
- Ausziehbarer pneumatischer Dorn zur einfachen Positionierung
- Hohe Präzision mit schneller und genauer Leistung, geeignet für kleine Wärmetauscher
- Automatische AVC-Regelung mit Ein- und Ausschaltfunktion für manuelle Anpassungen
- Wassergekühlter TIG-Schweißkopf, einfacher Wechsel oder Einstellung des Wolls
- Integrierter Drahtvorschub für versenkte, überstehende oder bündige Rohrenden
- Tasten am Griff für einfache Bedienung
- Verwendet lokale Führung zur Selbstzentrierung von Schweißnähten 19-76 mm Außendurchmesser
- Empfohlene Stromquelle OBT-315
Spezifikation
| Modell | TTS-30 |
| Material | Unlegierter Stahl, Edelstahl |
| Verbindungstyp | Überstehendes Rohr oder bündiges Rohr |
| Schweißverfahren | TIG/GTAW |
| Rohr-Außendurchmesser (mm) | 19-76 |
| Schweißbrennerwinkel | 0-30 |
| Wolfram-Außendurchmesser (mm) | 1,6-2,4 |
| Schweißdrahtdurchmesser (mm) | Φ0,8 mm/Φ1,0 mm |
| Maximale Drahtzuführgeschwindigkeit | 2200 mm/min |
| Pendelschweißen | Ja |
| Drehung | 360° freie Drehung mit automatischem Rücksetzen; Alllagen-Schweißen |
| Drehzahl (U/min) | 0,37-5,58 U/min |
| Schutzgas | Argon |
| Kühlung | Wasser |
| Kabellänge | 6m |
| Hauptabmessungen (mm) | |
| Gewicht (kg) | 9 kg |
Spezifikation der Stromquelle
| Modell | OBT-315 |
| Schweißstromquelle | Panasonic YC-315TX |
| Stromquellentyp | Inverter |
| Schweißstrom | 5-315 A |
| Einschaltdauer | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| Eingangsspannung | AC380V ± 10 % 50/ 60 Hz |
| Gesamtleistung | 8,3 kVA |
| Kühlung | Integriertes Wasserkühlsystem |
| Display | 7" Touchscreen |
| Programmspeicher | 80 |
| Isolationsklasse | F |
| Schutzart | IP21 |
| Gewicht | 120 kg |
| Abmessungen | 740 x 520 x 910 |

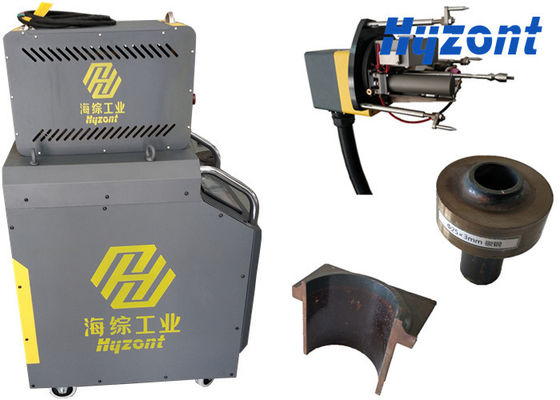

Detaillierte Bilder
Überstehendes Rohrzu Rohrboden-Schweißmaschine
TTS-30 TIG-Schweißkopf der Rohr-zu-Rohrboden-Schweißmaschine
OBT-315 TIG-Schweißstromquelle für Rohr-zu-Rohrboden-Schweißmaschine
Bestellinformationen
| Bestellcode | K-31580-P |
| Verpackung | Flugkoffer |
| Verpackungsgröße | 550 x 500 x 400 mm |
| Verpackungsgewicht | 15 kg + 130 kg (Schweißstromquelle OBT-315) |
| Lieferzeit | 15 Tage nach Zahlungseingang |
