Wärmetauscher-Augenhöhlenschweißens-System/ebenes Rohr-Selbstschweißgerät
Produkt-Details
| Name: | Rohr zum Rohr-Blatt-Schweißgerät | Modell: | TTS-30 |
|---|---|---|---|
| Rohr Od: | 12-76mm | Schweißen Cuttent: | 315A |
| Art des Schweißens: | TIG/GTAW | Eingangsleistung: | 380V |
| Rohr-Art: | Hervorstehendes Rohr oder ebenes Rohr | Schutzgas: | Argon |
| Hervorheben |
Automatisches Schweißen von Flush Tubes,Wärmetauscher-Orbitalschweißsystem,TTS-30 Schweißmaschine für Spülröhren |
||
Produkt-Beschreibung
Wärmetauscher Flush-Rohrschweißmaschine Rohr-zu-Rohr-Blattschweißmaschine
Modell: TTS-30
Anwendung:
Dieser Schweißkopf ist ein speziell entwickelter TIG-Schweißkopf zur Herstellung von Rohr-zu-Rohrblatt-Schweißschlägen, geeignet für Kohlenstoffstahl, Edelstahl, hauptsächlich für vorstehende Rohre,mit einer Breite von mehr als 10 mm,.
Für Schweißungen, bei denen ein Fülldraht hinzugefügt werden muss, kann auf dem Schweißkopf ein optionales Drahtzufuhrgerät montiert werden.nicht möglich mit Bodenfütterungen.
Diese Schweißköpfe bringen die Produktivität und wiederholte Präzision des Maschinenschweißens zur Herstellung und Reparatur von Dampferzeugern und Wärmetauschern.
Diese Maschine wird in
- Schweißen von Rohren für Rohrwärmetauscher
- Schweißen von Kesselrohr zu Rohrblech
- Schweißen von vorstehenden Rohren
- Schweißarbeiten mit Flush-Röhren
Eigenschaften
- Erweiterbare pneumatische Stange für eine einfache Positionierung
- Hohe Präzision mit schneller und genauer Leistung, geeignet für kleine Wärmetauscher
- Auto AVC-Steuerung mit Ein- und Ausschaltfunktion für manuelle Einstellungen
- Wassergekühlter TIG-Schweißkopf, leicht zu wechseln oder einzustellen Wolfram
- mit einem Durchmesser von mehr als 50 cm3
- Knöpfe am Griff für eine einfache Bedienung
- Verwendet lokalisierte Führung für die Selbstzentrierung von Schweißen 19-76 mm OD
- Empfohlene Stromquelle OBT-315
Spezifikation
| Modell | TTS-30 |
| Material | Kohlenstoffstahl, Edelstahl |
| Art der Verbindung | Ausstehendes Rohr oder Flush-Rohr |
| Schweißprozess | TIG/GTAW |
| Rohr OD ((mm) | 19 bis 76 |
| Schweißflammenwinkel | 0 bis 30 |
| Wolfram OD ((mm) | 1.6-2.4 |
| Schweißdraht Durchmesser ((mm) | Für den Fall, dass ein Fahrzeug mit einer Leistung von mehr als 5 kW nicht mehr als 5 kW besitzt |
| Maximale Drehzahl | 2200 mm/min |
| Schwingschweißen | - Ja, das ist es. |
| Rotation | 360° freie Drehung mit automatischem Zurücksetzen; Schweißen in allen Positionen |
| Drehgeschwindigkeit (rpm) | 0.37-5.58 U/min |
| Schutzgas | Argon |
| Kühlung | Wasser |
| Kabellänge | 6m |
| Hauptgröße ((mm) | |
| Gewicht ((kg) | 9 kg |
Spezifikation der Stromquelle
| Modell | OBT-315 |
| Schweißquelle | Panasonic YC-315TX |
| Typ der Stromquelle | Inverter |
| Schweißstrom | 5-315 A |
| Zyklus der Arbeitszeit | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| Eingangsspannung | AC380V ± 10 % 50/60 Hz |
| Gesamtleistung | 8.3 kVA |
| Kühlung | Eingebettete Wasserkühlsysteme |
| Anzeige | 7" Touchscreen |
| Speicherung von Programmen | 80 |
| Isolationsgrad | F |
| Schutzklasse | IP21 |
| Gewicht | 120 kg |
| Abmessung | 740 x 520 x 910 |
Detaillierte Bilder

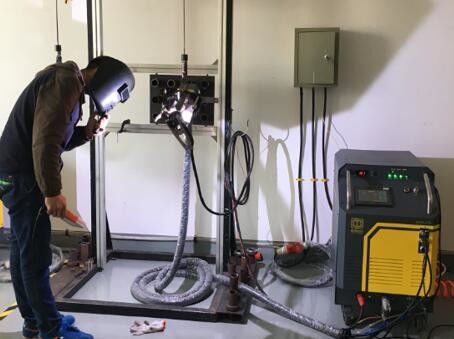

Ausstehende Röhrezur Schweißmaschine für Rohrblätter
TTS-30 TIG-Schweißmaschine für das Schweißen von Rohrkopf zu Rohrblatt
OBT-315 TIG-Schweißquelle für Schlauch-zu-Schlauch-Blatt-Schweißmaschine
Bestellinformationen
| Bestellcode | K-31580-P |
| Verpackung | Fliegerkoffer |
| Verpackungsgröße | 550 x 500 x 400 mm |
| Gewicht der Verpackung | 15 kg + 130 kg (Schweißstromquelle OBT-315) |
| Lieferzeit | 15 Tage nach Zahlung |
