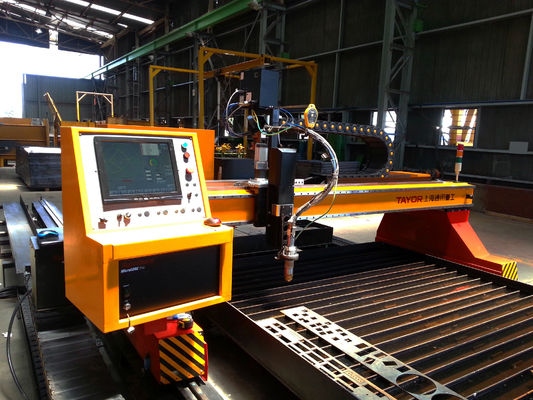

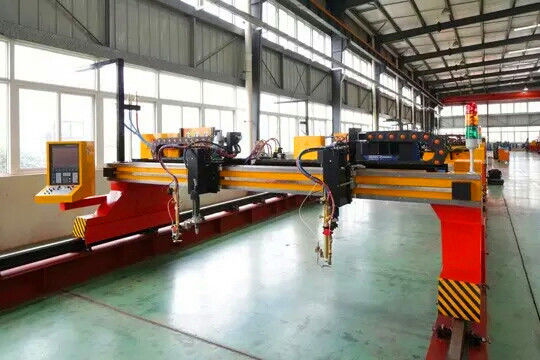

Doppelte Antrieb CNC-Plasmaschneiden-Tabelle mit Schneider 2-jähriges Warrantry des Plasma-300
Produkt-Details
| Name: | Cnc-Plasma-Schneider | Modell: | CNCSG3000 |
|---|---|---|---|
| Schnittbereich: | 2X6m | Ausschnitt-Stärke: | 6-120mm |
| Plasmaschneiden Thicness: | 1-40mm | Stromversorgung: | 220-440v |
| Plasma-Modell: | 300 | ||
| Hervorheben |
cnc-Routerplasma kombiniert,cnc-Plasmaschneidenmaschine,Stable Gantry Plasma Drive |
||
Produkt-Beschreibung
Verbinden Sie TC-Controller mit 300 Plasmaschneider 2 Jahre Garantie Plasmaschneider
Aufbau der Maschine
Die Stahl-Hohlstrahlkonstruktion sorgt für eine gute Wärmeableitung ohne Verformung.
Das Prozessverhärten der Schweißstrukturen mit Schachteln gewährleistet eine hervorragende Steifigkeit und Intensität.
Doppelantriebhat eine symmetrische Struktur.
Übertragung
Die Fahrbewegungen des Zahnradracks ohne Einschaltungslücke sorgen für einen reibungslosen Betrieb der Maschine bei hohen Drehzahlen.
Schaltgetriebe: SEW, hohe Leistung, Torsion, geringer Lärm.
1 Marke: TAYOR
2 Modell: CNCSG3000
3 Spezifikation
| Nein | Beschreibungen | Spezifikation |
| 1 | Spurbreite (mm) | 2000 |
| Schienenlänge (mm) | 6000 | |
| Wirksame Schneidfläche ((mm) | 2000x6000 | |
| Antrieb | Y-Achse Panasonic Wechselstrom-Servomotor *2set | |
| X-Achse Panasonic Wechselstrom-Servomotor *1 Satz | ||
| Maximale Fahrgeschwindigkeit | 12000 mm/min | |
| 2 | Bewegung der Fackel |
Insgesamt drei 2 Sätze von Bewegungsstationen Station 1: Sauerstoffbrennstofffackel Station 2: Plasma-Torchhalter |
| 3 | Feuerlampe |
Schnittdicke 5-120 mm Schneidgeschwindigkeit: 50-800 m/min |
| 4 | Nummer der Plasmaschneidflamme | gerade Fackel |
| Höhenmessgerät für Plasmatorchen | THC | |
| 5 | Kollisionsschutztorchehalter | TAYOR*1 Satz |
| Geschwindigkeit des Plasmaschnitts | 50 bis 4000 mm/min | |
| 6 | Plasmaquelle Modell | 300/CoreTM |
| 7 | Anschluss T | |
| 8 | Nest-Software | Australien FASTCAM (professionelle Version) |
| 9 | PLC | Delta* 1Satz Taiwan |
| Elektrische Komponenten | Schneider | |
| Kabel | CE-Anschlusskabel | |
| 10 | Wasserbehälter Tisch | Selbstgefertigt |
4 Genauigkeit
| Positionsgenauigkeit | ±0,5 mm/10000 mm |
| Wiederholbarkeit | ≤ ± 0,1 mm |
| Fehler bei der Geschwindigkeitseinstellung | ≤ ± 5% |
| THC-Genauigkeit | ≤ ± 0,5 mm |
| Länge einer Seite Fehler ((mm) | ±0,5 mm |
| Fehler bei der Rückgabe des Basispunkts | ± 0,4 mm |
| Schnittpunktfehler | ±0,5 mm |
| Linievorwärts-umgekehrt Fehler | ±0,2 mm |
5 Arbeitsbedingungen
|
Stromversorgung
Temperatur Luftfeuchtigkeit Umgebung |
Maschine: 220v±10%;50Hz~60Hz (auf maßgeschneidert) Plasma-System: 3×380v±10%;50Hz~60Hz (auf maßgeschneidert) -10 °C bis 50 °C < 90% /Keine Kondensation Lüften Sie ein. Keine große Bewegung. |
| Gasart/Qualität für den Schneidgang von Sauerstoffbrennstoffen |
Sauerstoff:00,5-0,8 MPa Reinheit: 99,5% Durchfluss:1.0M3- Ich weiß nicht. Brennstoffgas:Propan oder Acetylen Druck:0.05-0.1MPa |
| Plasmaschnittprozessgase |
Plasmagas Luft, O2, N2 Schildgas Luft, N2 Versorgungsgasdruck 6,2 +/- 0,7 bar (90 +/- 10 psig) |
Wichtige Verkaufspunkte
- Schnittmaschine für das Plasmaschneiden
Produkt-Highlights
Verbinden Sie TC-Controller mit 300 Plasmaschneider 2 Jahre Garantie Plasmaschneider Aufbau der Maschine Die Stahl-Hohlstrahlkonstruktion sorgt für eine gute Wärmeableitung ohne Verformung.Das Prozessverhärten der Schweißstrukturen mit Schachteln gewährleistet eine hervorragende Steifigkeit und ...
