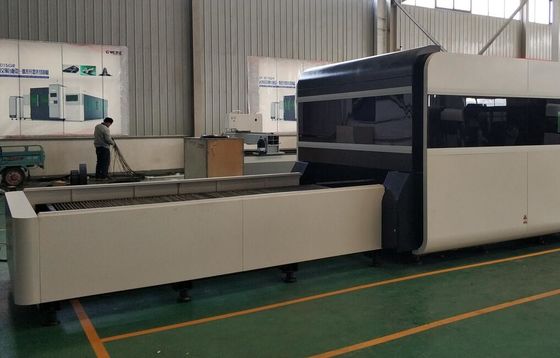

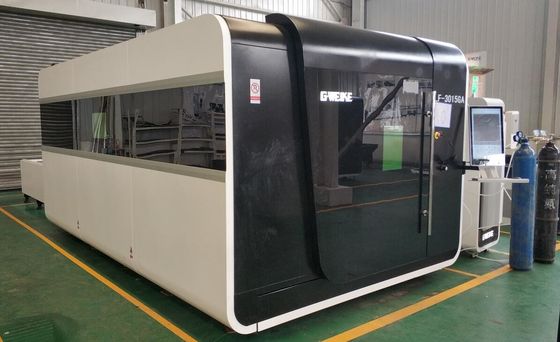

2 kW CNC-Faser-Laserschneider automatisch ausgetauschte Schnittpalette 5 x 10 Fuß Schnittfläche
Name: CNC-Faserlaserschneider
Modell: LF-3015GA
Anwendungen: Metallplattenschneiden
Vorteile der Faserlaserschneidmaschine
Hochwertiger Laserstrahl
Kleinerer Fokuspunkt, gute Verarbeitungsqualität, effizienter Arbeitsprozess.
Schnellere Schneidgeschwindigkeit: Zweimal schneller als bei einer gleich starken CO2-Laserschneidmaschine.
Hohe Stabilität: maximal 100000 Stunden Schlüsselteile langfristig.
Energieeinsparung und Umweltschutz; deutlich höhere elektrooptische Umwandlungseffizienz von bis zu 30% und dreimal höher als bei einem CO2-Lasergenerator.
Viel mehr Niedrigerer Stromverbrauch: 20-30% geringerer Stromverbrauch als CO2-Laserleistung
Niedrigere Wartungskosten: Keine Notwendigkeit für Laser-Werkgas, kein Reflektor.
Einfach zu bedienende optische Faserlaserübertragung, leicht einstellbarer optischer Pfad,
Kleines Volumen an Laserleistung, kompakte Struktur der Werkzeugmaschine leicht zu flexiblen Bearbeitung
Maschinenmerkmal
Struktur: Guss-Aluminium
Die komplette Struktur weist eine hervorragende Schüttelsicherheit und Steifigkeit, Stabilität beim Hochgeschwindigkeitslauf und eine hohe Schnittgenauigkeit auf.
Kreuzstrahl: Schweißstruktur Vibrationsalterung, geringes Gewicht und ausgezeichnete Steifigkeit und dynamische Leistung.
Luftverteilungssystem: Das Luftverteilungssystem übernimmt eine zentralisierte Steuerung, die es ermöglicht, den Gastyp und den Gasfluss automatisch zu wechseln.Wenn der Kunde Druckluft als Schneidgas verwendet, müssen Luftkompressor, Trockner und Filter kaufen.
Schneidkopf: Mit Funktion automatischer Verfolgung, manuellem Fokussieren, Hochdruckschneiden, Sekundärkühldüse.Hochspannung und Niederspannung können abgeschnitten werden, mit der Höhe des berührungslosen automatischen Verfolgungssystems.
Automatisches Schneidhöhenverfolgungssystem
Hochleistungs-Kapazitätshöhensensor ohne Berührung mit einem Gasdruck von ≥ 2,5 MPa, mit höherer Nachweisgenauigkeit und Stabilität beim Schneiden von Edelstahlplatten,mit einer Breite von mehr als 20 mm,.
Wasserkühler
Eine ausreichende Abkühlung aller wesentlichen Komponenten gewährleistet den sicheren Betrieb der gesamten Maschine.
Der Wasserkühler ist vollautomatisch mit einer Laserquelle gesteuert und läuft ohne weitere Betrieb, guter Sicherheitsschutz, Übertemperaturschutzfunktion, fehlende Phase,Druck und Wasser, unter Spannung, Überlastschutzfunktion. Stabile Leistung, einfache Wartung, entspricht den Anforderungen des Lasers und der externen Kühlung des Lichtweges.
5 technische Spezifikationen
| Beschreibung | Technisches Datum | Anmerkungen |
| Schnittfläche ((mm) | 1500 x 3000 | |
| X-Achse (mm) | 3000 | |
| Y-Achse ((mm) | 1500 | |
| Z-Achse ((mm) | 120 | |
| Schnittdicke ((mm) | Milder Stahl: 0,5 bis 18 Edelstahl: 0,5-12 Aluminiumlegierung: 0,5 bis 10 | |
| Laserschneidegenauigkeit ((mm) | 0.1-0.2 | |
| Genauigkeit der Neupositionierung der Werkzeugmaschine ((mm) | ±0.02 | |
| Genauigkeit der Werkzeugmaschine ((mm) | ±0.03 | |
| Höchstgeschwindigkeit ((m/min) | 80 | |
| Beschleunigungsgeschwindigkeit (G) | 0.8 | |
| Laserleistung (w) | 3000 W | |
| Gesamtleistung (Kw) | 30 | |
| Maschinendimension (LxWxH) | 9245x2834x2180 | |
| Gewicht (Kg) | 11000 | |
| Schnitttisch | Automatischer Tafelwechsel für Paletten | |
| Schutzdeckel | Vollständige Schutzdecke | |
| Zeit für den Abschluss des Austauschs | 50 Sekunden. | |
6 Schlüsselkomponenten
| - Nein. | Name | Marke | Herkunftsort | Qty (Set) |
| 1 | Faserlaserquelle | IPG 3000 W (YLS-3000) | USA | 1 |
| 2 | Laserschneidkopf | Ausrüstung | Schweiz | 1 |
| 3 | Werkzeugmaschinenkörper | TAYOR | China | 1 |
| 4 | Kreuzlicht | TAYOR | China | 1 |
| 5 | Schnitttisch | TAYOR | China | 1 |
| 6 | Getriebe | Die | Taiwan, China | 1 |
| 7 | X-Achsen-Zahl und -Rahmen | YYC | Taiwan, China | 1 |
| 8 | Y-Achse-Zahnrad und -rack | YYC | Taiwan, China | 1 |
| 9 | Z-Achse Schraubstäbe | HIWIN | Taiwan, China | 1 |
| 9 | Lineare Führungsschiene | HIWIN | Taiwan, China | 1 |
| 10 | Pneumatisches System | SMC | JAPAN | 1 |
| 11 | Wasserkühlmaschine | TONGFEI | China | 1 |
| 12 | Elektrische Komponenten | Schneider | Deutschland | 1 |
| 13 | CNC-Steuerung und Taschenlampe-Sensor | Cypcut | China | 1 |
| 14 | AC-Servomotor und Fluss | YASKAWA | JAPAN | 1 |
| 15 | CAD/CAM-Nestsoftware | Zypennest | China | 1 |
| 16 | Elektrische Schranke | TAYOR | China | 1 |
| 17 | Rauchverbrennender Ventilator | TAYOR | China | 1 |
| 18 | Schrottbehälter | TAYOR | China | 1 |
| 19 | 50 KVA Spannungsstabilisator | - Das ist nicht nötig. | China | 1 |
| 20 | Luftkompressor | ZIQI | China | 1 |
| 21 | Lufttrockner | ZIQI | China | 1 |
7 Arbeitsbedingungen
| - Nein. Ich weiß nicht. | Artikel | Inhalt | Anforderungen | Anmerkung |
| 1 | Stromversorgung | Drei-Phasen. | 380V±5%/50 Hz/60A | |
| 2 | Wasserversorgung | Kühlwasser | Destilliertes Wasser | |
| 3 | Gas | O2 ((1MPa), N2 ((2,5MPa) | |
| Luft | Arbeitsdruck 1,25 MPa | |
| Durchflussrate 1,3 m3/min |
| 4 | Arbeitsbedingungen | Temperatur | -5 bis 45° | |
| Luftfeuchtigkeit | weniger als 70% | |
| Stiftung | Feldniveau und keine starken Vibrationen umgeben | |
| 5 | Platte | Rostlos | |
CNC-Steuerung
Unterstützt AI, DXF, PLT, Gerber und andere grafische Datenformate und akzeptiert den internationalen Standard-G-Code, der von Mater Cam, Type3 und anderer Software generiert wird.
l Automatische Optimierung beim Öffnen/Importieren von DXF und anderen externen Dateien, einschließlich:Entfernen Sie winzige Grafiken sowie automatisch unterscheiden innen und außen stirbt und Sortierung durchführen. Der automatische Optimierungsprozess kann definiert werden, und die oben genannten Funktionen können auch manuell ausgeführt werden.
Unterstützung gemeinsamer Bearbeitungs- und Schreibfunktionen, einschließlich:
aus, Drehung, Ausrichtung, Kopieren, Kombination, Glattigkeit und Verbindung und so weiter.
Um den einfachsten Weg zu verwenden, um die Leitung zu setzen, Schlitze Kompensation, Mikro-Verbindung, Brücke
Anschluss, Überschnitt, Bleiversiegelungslücke und so weiter.
Zur Unterscheidung des überschwemmten Schnitts und des Yang-Schnitts ist die Richtung der Schlitze zu bestimmen
Kompensation gemäß dem überschwemmten Schnitt und dem Yang-Schnitt und Prüfung der LED.
Zur Unterstützung von Kurvenspaltung und -verbindung, Glatzigkeit der Kurve, Text-zu-Kurve, Komponente
Integration und Explosion.
Mit flexiblen automatischen und manuellen Sortierfunktionen, um die
Festlegung der Bearbeitungsreihenfolge durch die Gruppe.
Mit besonderen Browsing-Funktionen der Bearbeitungsbestellung, um die Bearbeitungsbestellung in
Ein interaktiverer Weg als der der Nachahmung.
Um das Poly-Punching und das Inkremental-Punching zu unterstützen.
Einstellungen der separaten Laserleistung, Frequenz, Laserform, Gasart, Luftdruck und
nach der Höhe für den Stanz- und Schneidprozess.
Zur Unterstützung der Geschwindigkeits- und Kapazitätskontrolle und zur Einstellung der separaten Vorlaufgeschwindigkeit.
Mit leistungsfähigen Materialbibliothek Funktionen, um alle Verarbeitungsparameter zu halten, so dass es
wieder für dasselbe Material bereitgestellt.
mit einem Verarbeitungsbremspunktspeicher, um den Bremspunkt vorwärts und rückwärts zu verfolgen;
Verarbeiten Sie ein paar Grafiken.
In der Lage zu sein, an jedem Punkt im Prozess des Stopps oder vorübergehenden Stopps positioniert zu werden;
Verarbeitung von jeder Position aus.
Das gleiche Software-Set unterstützt rundes Rohrschneiden und Flachschneiden, und die Art und Weise, wie
Die Programmierung ist genau die gleiche; um das Schneiden von sich kreuzenden Linien zu unterstützen.
Zur Unterstützung von Covercut, automatische Suche Kante, Schneiderstart und Schneiderheben1.
Mit einer leistungsstarken Erweiterungskapazität, so viel wie 15 PLC-Prozesse und mehr als 30
Programmierbares Verfahren.
Programmierbarer Eingang und Ausgang, programmierbarer Alarminput2
Unterstützung der Fernbedienung des Systems durch drahtlose Lehrbox und Ethernet3.
