Cnc steuerte 3200*8000mm Plasmaschneiden-Maschine
Produkt-Details
| Name: | cnc-Plasmaschneidenmaschine | Schnittbereich: | 3200*8000mm |
|---|---|---|---|
| Plasma: | 130/170/260 | Spannung: | 220-440v |
| Ausschnitt-Stärke: | 1-30mm | ||
| Hervorheben |
3200x8000mm Plasmaschneiden,CNCSG4000 Großplattenschneidmaschine,CNC-gesteuerter großer Tisch |
||
Produkt-Beschreibung

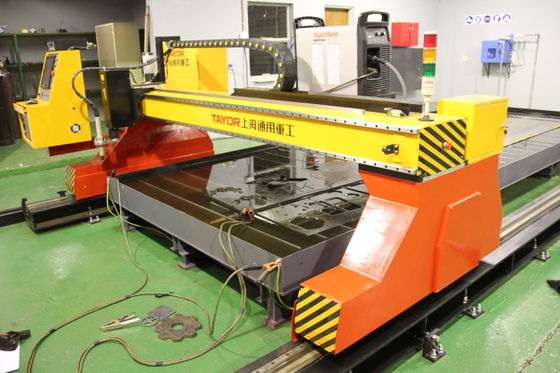

TAYOR CNCSG4000 CNC-Plasmaschneidanlage 3200 x 8000 Schnittbereich Portaltyp CNC-gesteuerte Plasmaschneidanlage
Spezifikation
| NEIN | Beschreibungen | Spezifikati |
| 1 | Spurbreite (mm) | 4000 |
| Schienenlänge (mm) | 10000 | |
| Effektiver Schnittbereich (mm) | 3200x8000 | |
| Antrieb | Y-Achse Panasonic AC Servomotor *2 Sätze | |
| X-Achse Panasonic AC Servomotor *1 Satz | ||
| Max. Fahrgeschwindigkeit | 12000 mm/min | |
| 2 | Brenner-Bewegungsstation |
Insgesamt drei 2 Sätze von Bewegungsstationen Station 1: Autogenbrenner Station 2: Plasmaschneidbrennerhalter |
| 3 | Autogenbrenner |
Schnittdicke 5-120 mm Schnittgeschwindigkeit: 50-800 m/min |
| 4 | Plasmaschneidbrenner-Nummer | gerader Brenner |
| Plasmaschneidbrenner-Höhensensor | THC | |
| 5 | Kollisionsschutz-Brennerhalter | TAYOR*1 Satz |
| Plasmaschneidgeschwindigkeit | 50-4000 mm/min | |
| 6 | Plasmaschneidquelle Modell | 300/CoreTM |
| 7 | Verbinden T | |
| 8 | Nest-Software | Australien FASTCAM (professionelle Version) |
| 9 | SPS | Delta* 1 Satz Taiwan |
| Elektrische Komponenten | Schneider | |
| Kabel | CE-konformes Kabel | |
| 10 | Wassertanktisch | Vom Benutzer selbst hergestellt |
Genauigkeit
| Positioniergenauigkeit | ±0,5 mm/10000 mm |
| Wiederholgenauigkeit | ≤±0,1 mm |
| Geschwindigkeitseinstellungsfehler | ≤±5% |
| THC-Genauigkeit | ≤±0,5 mm |
| Seitenlängenfehler (mm) | ±0,5 mm |
| Basispunkt-Rückkehrfehler | ±0,4 mm |
| Schnittpunktfehler | ±0,5 mm |
| Linienvorwärts-Rückwärtsfehler | ±0,2 mm |
Arbeitsbedingungen
|
Stromversorgung Temperatur Luftfeuchtigkeit Umgebung |
Maschine: 220 V±10%; 50-60 Hz (kundenspezifisch) Plasmasystem: 3×380 V±10%; 50-60 Hz (kundenspezifisch) -10 °C bis 50 °C <90%, keine Kondensation Belüftet, keine starken Erschütterungen |
| Autogenschneidgasart/Qualität |
Sauerstoff: 0,5-0,8 MPa Reinheit: 99,5%; Flussrate: 1,0 m³/min Brennstoffgas: Propan oder Acetylen Druck: 0,05-0,1 MPa |
| Plasmaschneidprozessgase |
Plasmaschneidgas Luft, O2, N2 Schutzgas Luft, N2 Zufuhrgasdruck 6,2 +/- 0,7 bar (90 +/- 10 psig) |
Produkt-Highlights
