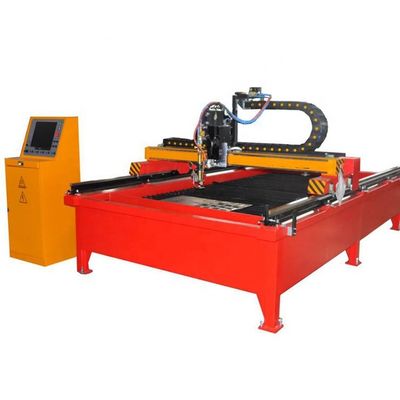

Doppelte Antriebs-Tabellen-Art 1500*3000mm Cnc-Plasma-Schneider
Produkt-Details
| Name: | 1500*3000mm Cnc-Plasma-Schneider | Art: | Tabellen-Art |
|---|---|---|---|
| Modell: | CNCTG-3015 | certification: | CE |
| Hervorheben |
CNCTG-3015 Tisch-Plasmaschneider,1500x3000mm Doppelantrieb,Präzise Tischschneiden |
||
Produkt-Beschreibung
Technische Spezifikation
1 Modell: Maschine zum Plasmaschneiden CNCTG1530
2 Grundbestandteile
|
Mechanische Komponenten |
Längsschienenart | 24 kg Schiene |
| Plasmaschneidflamme | 1 Satz | |
| Plasma-Torch-Höhenregler | 1 Satz | |
| Anlage zur Abwehr von Kollisionen mit Plasmatorchen | 1 Satz | |
| Antriebsmodell | mit zwei Antrieben | |
| Typ der Gas- und Schlauchversorgung | Fahrbahn | |
|
Elektronische Komponenten |
CNC-Steuerung | LKNC-3200 |
| Anlage zur Abwehr von Kollisionen mit Plasmatorchen | 1 Satz | |
| PLC | Delta (Taiwanische Marke) | |
| Elektrische Komponenten | Schneider (Französische Marke) | |
| AC-Servomotor-System | Panasonic (Japanische Marke) | |
| Getriebe | NEUGART (deutsche Marke) | |
| Programm- und Nestsoftware | FASTCAM (Australien-Marke) | |
| Plasmaquelle | 105 | |
| Hilfsmaschinen nach Käufern | Spannungsstabilisator | Wir werden die Details der Anforderungen liefern. |
| Luftkompressor | ||
| Öl-Wasser-Separator |
3 Hauptspezifikation
|
Grundparameter |
Wirkliche Schneidbreite | 1500 mm |
| Wirkliche Schneidlänge | 3000 mm | |
| Plasmaschnittdicke | 1 bis 16 mm | |
| Plasmaschnittgeschwindigkeit | 50-9000 mm/min | |
| Abstand zum Heben der Schnittfackel | 80 mm | |
| Leerlaufgeschwindigkeit | 0-12000 mm/min | |
| Fehler bei der Geschwindigkeitseinstellung | ≤ ± 5% | |
| Genauigkeit des Scheinwerferhöhenreglers | ≤ ± 1,0 mm | |
| Längsgrenzgenauigkeit | ±0,2 mm/10 m | |
|
Genauigkeitsprüfung |
Vollständige Präzision der Maschine (Unter Berücksichtigung der rechten Zeichnung) Seitenlänge (vier Seiten) 1000 mm x 1000 mm Schnittgeschwindigkeit 500-800 mm/min |
A. B. C D |
| Länge einer Seite | ±0,5 mm | |
| Diagonalfehler. | ±0,5 mm | |
| Rückgabefehler des Basispunktes | ±0,2 mm | |
| Schnittpunktfehler | ±0,5 mm | |
| Fehler bei der Vorwärts-Rückwärts-Linierung | ±0,2 mm | |
| Energiequelle aus Plasma | 105 | |
| Plasma Teil | Arbeitszyklus | 100% |
| Maximaler Ausgangsstrom | 100A | |
| Leistung der Plasmaquelle | 20 kW | |
| Maschinengewicht | 3.2 Tonnen | |
| Andere Parameter | Beschleunigte Geschwindigkeit | ≥ 0,6 m/s2 |
| Geräusche | ≤ 80 dB |
4 Arbeitsanforderung:
|
Grundvoraussetzung |
Versorgungsspannung/Frequenz |
3 Phasen × 380 V ± 10%/50 Hz 1 Phase × 220 V ± 10%/50 Hz |
| Umgebungstemperatur | -10 °C bis 50 °C | |
| Relative Luftfeuchtigkeit | < 90% keine Kondensation | |
| Umgebung | Ventilieren | |
|
Anforderung an Plasmaschnitt |
Druckluft |
Trocken, ohne Öl; Durchfluss: 400 scfh Druck: 8 bar |
HYZONT (SHANGHAI) INDUSTRIAL TECHNOLOGIES CO., LTD. ist eine Firma mit Sitz in Shanghai.
Hinzufügen: Gebäude 1, Lane 99 Shenmei Road, Bezirk Pudong, Shanghai, China
Verkäufer:
Mob: +86 131 20953 010 WhatsApp: +86 131 20953 010 WeChat: zgyricky
E-Mail: plasmacut@aliyun.com ricky@hyzontweldcut.com ricky@hyzont.com
