Produktbeschreibung

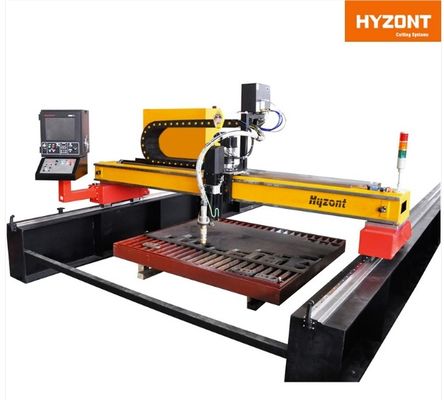

Die Portalschneidemaschinen der Serie CNCSG sind Hochleistungspräzisionsmaschinen, die speziell für das Schneiden großer Stahlplatten entwickelt wurden und mit mehreren Plasma- und Brennschneidbrennern ausgestattet werden können. Sie sind sehr effizient und bieten eine ausgezeichnete Schnittqualität.
Optionale Ausstattungen:
Pulver-Markiergerät
Geradliniger Streifenschneidbrenner
Geradliniger Dreifach-Fasenbrenner
Rotierender Dreifach-Brenn-Kurvenfasenbrenner
Rotierender Plasma-Kurvenfasenbrenner
Gebläse- und Absaugungssystem für Staub und Rauch
Wasser- und Unterwasserschneidtisch
Maschinenmerkmale
1. Portal- und Kastenkonstruktion aus Schweißkonstruktion, geglüht, lange Lebensdauer, stabil und langlebig unter hoher Last und hohem Einschaltdauerverhältnis
Bedingung.
2. Zahnradgetriebe ohne Spiel, stabiler und reibungsloser Lauf bei hoher Geschwindigkeit, so dass wir eine ausgezeichnete Schnittqualität erzielen können.
3. Integrierte Auto-Zündung mit automatischer Höhenregelung, hält die richtige Höhe zwischen Schneidbrenner und Werkstück, so
dass wir eine ausgezeichnete Schnittqualität erzielen können.
4. Kann Werkstücke mit mehreren Brennern gleichzeitig schneiden, kann die Schneideffizienz verbessern
5. Geringe Nutzungs- und Wartungskosten, keine spezielle Wartung erforderlich, benutzerfreundliche Oberfläche, leicht zu erlernen
6. Zuverlässiges, sicheres CNC-System, automatische Programmierung, Optimierung von Verschachtelung und Stechpfaden, so dass wir Stahl sparen können
effektiv
Technische Spezifikation
| Effektive Schnittbreite (mm): |
3000 bis 8000 (kundenspezifisch) |
| Effektive Schnittlänge (mm): |
6000 bis 30000 (kundenspezifisch) |
| Brennschneiddicke (mm) |
5-120 mm (max. 300 mm) |
| Plasmaschneiddicke (mm) |
1-80 mm (je nach Plasmaschneidgerät) |
| Schneidemodus |
Plasma und Sauerstoff-Brennstoff/Flamme |
| Antriebsart |
AC-Servomotor, Doppelantrieb |
| Anzahl der Schneidbrenner |
Kundenspezifisch |
| Antriebsmotor |
Panasonic/Yaskawa |
| CNC-Steuerung |
EDGE CONNECT TC; EDGE CONNECT; LKNC-3200 |
| Verfügbare Plasmaschneidgeräte |
, Kjellberg, Victor, ESAB |
| Programmiersoftware |
Fastcam, SmartNest, |
| Eingangsspannungsnetz |
3×380V±10% 50 Hz/gemäß den lokalen Bedingungen des Benutzers |
| Betriebssprache |
Mehrsprachig |
Hauptanwendung: CNC-Plasma- und Brennschneidmaschinen werden häufig in der Metallverarbeitung, im Schiffbau, in der Automatisierung, in der Luft- und Raumfahrtindustrie, im Schwermaschinenbau, bei Druckbehältern, im Schienenverkehr, im Brückenbau, im Maschinenbau, in der Energiewirtschaft usw. eingesetzt.

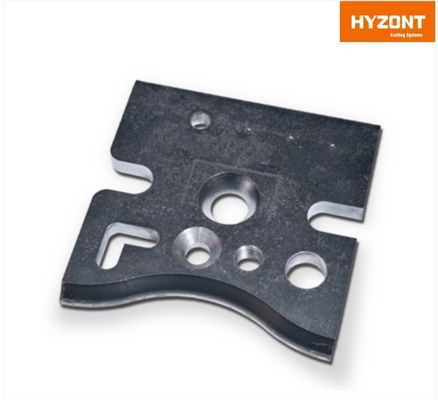

Schnittmuster
Informationen für das Angebot bereitstellen
Bitte teilen Sie uns die folgenden Informationen mit:
1. Der Hauptverwendungszweck des Werkstücks, am besten senden Sie uns die Schnittzeichnungen oder Bilder Ihres Produkts.
2. Die effektive Schnittgröße?
3. Das Schneidmaterial: Kohlenstoffstahl, Edelstahl, Aluminium und die jeweilige Schnittdicke?
4. Plasmaschneiden oder Brennschneiden, beides?
5. Weitere Sonderwünsche?
