Programmierungs-CNC-Plasmaschneiden-Tabelle für Schiffsbau

Produktbeschreibung

---

Die Gantry-Typ-Serie CNCSG ist eine Hochleistungs-Präzisionsmaschine, die speziell für das Schneiden großer Stahlplatten entwickelt wurde und mit mehreren Plasma- und Brennschneidbrennern ausgestattet werden kann. Sie ist sehr effizient und bietet eine ausgezeichnete Schnittqualität. Optionale Ausstattungen:

---

Pulvermarkiergerät

Geradliniger Streifenschneidbrenner

Geradliniger Dreifach-Fasenbrenner

Rotierender Dreifach-Flammen-Kurven-Fasenbrenner

Rotierender Plasma-Kurven-Fasenbrenner

Gebläse- und Absaugsystem für Staub und Rauch

Wasseroberflächen- und Unterwasserschneidtisch

Maschinenmerkmale

---

Gantry- und Kastenkonstruktion, geschweißt, geglüht, lange Lebensdauer, stabil und langlebig unter hoher Last und im Hochzyklusbetrieb.

Lückenlose Getriebeübertragung, stabiler und reibungsloser Lauf bei hoher Geschwindigkeit, so dass wir eine ausgezeichnete Schnittqualität erzielen können.

Integrierte Auto-Zündung mit automatischem Höhenregler, hält die richtige Höhe zwischen Schneidbrenner und Werkstück, so

dass wir eine ausgezeichnete Schnittqualität erzielen können.

Kann Werkstücke mit mehreren Brennern gleichzeitig schneiden, kann die Schneideffizienz verbessern

Geringe Nutzungs- und Wartungskosten, keine spezielle Wartung erforderlich, benutzerfreundliche Oberfläche, leicht zu erlernen

Zuverlässiges, sicheres CNC-System, automatische Programmierung, Optimierung von Verschachtelung und Bohrpfaden, so dass wir Stahl effektiv sparen können

Technische Spezifikation

---

Effektive Schnittbreite (mm):	3000 bis 8000 (kundenspezifisch)
Effektive Schnittlänge (mm):	6000 bis 30000 (kundenspezifisch)
Brennschneiddicke (mm)	5-120 mm (max. 300 mm)
Plasmaschneiddicke (mm)	1-80 mm (je nach Plasmasystem)
Schneidemodus	Plasma und Sauerstoff-Brennstoff/Flamme
Antriebsart	AC-Servomotor, Dual-Antrieb
Anzahl der Schneidbrenner	Kundenspezifisch
Antriebsmotor	Panasonic/Yaskawa
CNC-Steuerung	EDGE CONNECT TC; EDGE CONNECT; LKNC-3200
Verfügbare Plasma-Stromquellen	, Kjellberg, Victor, ESAB
Programmiersoftware	Fastcam, SmartNest,
Eingangsspannungsnetz	3×380V±10% 50 Hz/gemäß den lokalen Bedingungen des Benutzers
Betriebssprache	Mehrsprachig

Hauptanwendung: CNC-Plasma- und Autogen-Schneidmaschinen werden häufig in der Metallverarbeitung, im Schiffbau, in der Automatisierung, in der Luft- und Raumfahrtindustrie, im Schwermaschinenbau, für Druckbehälter, im Schienenverkehr, im Brückenbau, in der Hardware-Maschinenindustrie, in der Energieindustrie usw. eingesetzt.

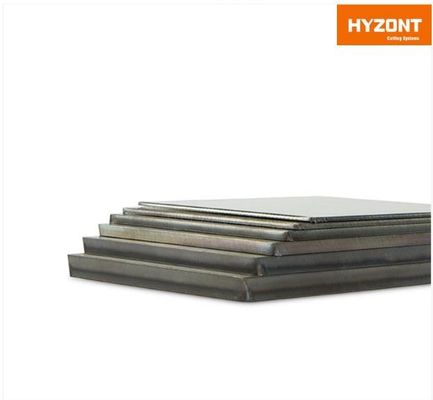

Schnittmuster

---

Angaben für das Angebot

---

Bitte teilen Sie uns folgende Informationen mit:
1. Der Hauptverwendungszweck des Werkstücks, am besten senden Sie uns die Schnittzeichnungen oder Bilder Ihres Produkts.
2. Die effektive Schnittgröße?
3. Das Schneidmaterial: Kohlenstoffstahl, Edelstahl, Aluminium und die jeweilige Schnittdicke?
4. Plasmaschneiden oder Autogenschneiden, beides?
5. Weitere spezielle Anforderungen?
