Plasma 220V Cnc-Rohr-Profil-Schneidemaschine 10000Mm/Min Beveling Grooving
Produkt-Details
| Name: | Plasma 220V Cnc-Maschine | Modell: | CNCXG-800 |
|---|---|---|---|
| Geschwindigkeit: | 10000 Mm/Min | Marke: | Hyzont |
| Hervorheben |
CNCXG-800 Rohrprofilschneider,Anfasen Rillen 10000mm/min,220V Rohrplasmaschneiden |
||
Produkt-Beschreibung

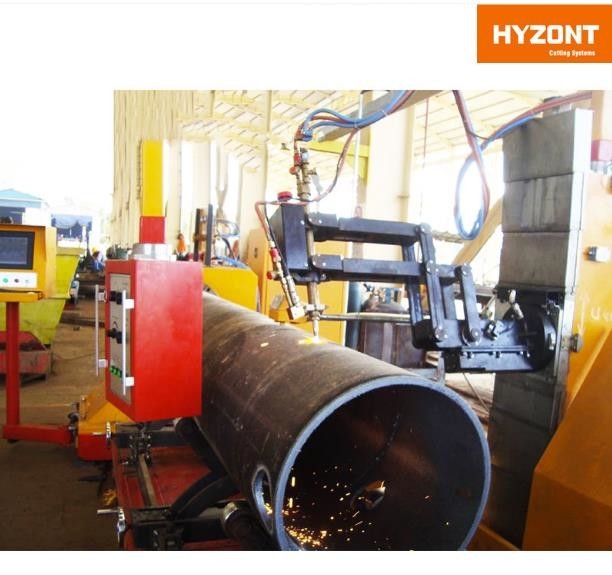

5-Achsen-CNC-Rohrprofil-Kopierschneidemaschine für Plasma und Sauerstoff-Brennstoffgas mit einem Durchmesser von 30-1600 mm
Verwendung von Plasma und Sauerstoff-Brennstoff/Gas/Flamme zum Profilschneiden und Kopieren von Rohren, sowohl Rundrohren als auch Vierkant-/Rechteckrohren, mit einem Schneiddurchmesserbereich von 30-1600 mm, einer Länge von 12000 mm und einer maximalen Dicke von bis zu 80 mm.
1. Maschinenbeschreibung

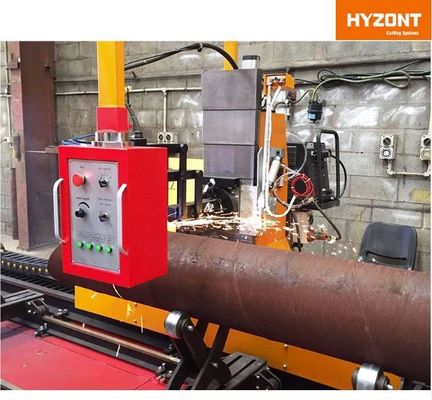

CNC-Rohrprofil-Schneidemaschine
u Sauerstoff-Brennstoff- und Plasmaschneiden und Anfasen
u Maximaler Schneidrohrdurchmesser 1600 mm
u 3D-Schneiden
u Touchscreen-Panel, bequeme und schnelle Dateneingabe, einfach zu bedienen und zu erlernen
u Schneiddaten jederzeit speichern, Erstellung einer technischen Datenbank durch den Benutzer möglich
u Kompatibel mit Software für Stahlbau, Erweiterung der Maschinenfunktion
Leistung der Ausrüstung
Die CNC-Rohrschneidemaschine der Serie CNCXG ist eine speziell entwickelte Ausrüstung für das 3D-automatische Schneiden von Stahlrohren.

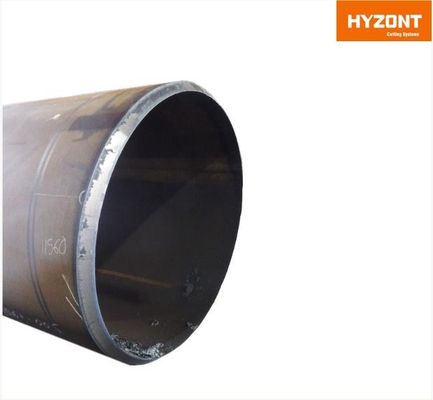

Nach Eingabe von Basisdaten oder dem Laden von Dateien im richtigen Format ist sie in der Lage, automatisch Löcher, Fasen, Nuten, Mehrzweig- und Garnelenabschnitte zu bearbeiten.
Sie wird häufig im Stahlbau, Schiffbau, Brücken- und Stahltürmenbau, in der petrochemischen Rohrleitungs- und Druckbehälterindustrie eingesetzt.
Optionale Artikel:
• 5-Backen-Konzentrisches Spannfutter
• Drehrolle (Schneidrohrdurchmesser kann bis zu 2500 mm betragen)
• Fastpipe/Fastframe-Software
• Elektrische Backe
• Elektrische Einstellhalterung
• Fotoelektrischer Sensor
2. Technologieparameter:
| Technische Daten | ||||||
| Modell | CNCXG300 | CNCXG600 | CNCXG800 | CNCXG1250 | CNCXG1400 | CNCXG1600 |
| Schneidrohrdurchmesser (mm) | 40-300 | 60-630 | 60-800 | 100-1250 | 200-1400 | 200-1600 |
| Rohrlänge (mm) | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 |
| Schneidgeschwindigkeit (mm/min) | Flamme: 50-750 Plasma: 50-5800 | |||||
| Schnittdicke (mm) | Flamme: 5-60 mm Plasma: 1-50 mm | |||||
| Maximale Fasenwinkel für Plasma | ±45° | |||||
| Maximale Fasenwinkel für Flamme | ±60° | |||||
| Grundkomponenten | ||||||
| Rohrspannfutter | 3-Backen-Konzentrisches Spannfutter | |||||
| Schneidmodus | Flamme und Plasma | |||||
| Anzahl der Steuerachsen | 2-6 | |||||
| Antriebsmotor | Panasonic/Yaskawa | |||||
| Verfügbare Plasmasysteme | , Kjellberg, Thermal Dynamics, ESAB | |||||
| Weitere Daten | ||||||
| Bedienungssprache | Englisch oder Chinesisch | |||||
| Netzspannung | 3×380V±10% 50 Hz /gemäß den lokalen Bedingungen des Benutzers | |||||
Die oben genannte Maschine kann kundenspezifisch angepasst werden
