Durchmesser 30-1600 mm 5 Achsen Plasma und Oxy Brennstoffgas CNC Rohrprofil Coping Schneidemaschine
Verwendung von Plasma And Oxy Fuel/Gas/Flamme für Profilschneid- und Befestigungsrohre, sowohl in runden als auch in quadratischen/rechteckigen Rohren mit einem Schnittdurchmesser von 30-1600 mm und einer Länge von 12000 mm,maximale Dicke bis zu 80 mm.
1. Maschinenbeschreibung
Maschine zum Schneiden von Rohrprofilen
u Oxy-Schnitt und Schrägstellen von Brennstoffen und Plasma
u Höchstdurchmesser des Schnittrohrs 1600 mm
u 3D-Schneiden
u Touchscreen-Panel, bequeme und schnelle Dateneingabe, einfach zu bedienen und zu erlernen
u Speicherung von Schneiddaten jederzeit, Möglichkeit der Erstellung einer technischen Datenbank durch den Benutzer
u Kompatibel mit der Stahlkonstruktionssoftware, Erweiterung der Maschinenfunktion
Nutzung der Leistung der Ausrüstung

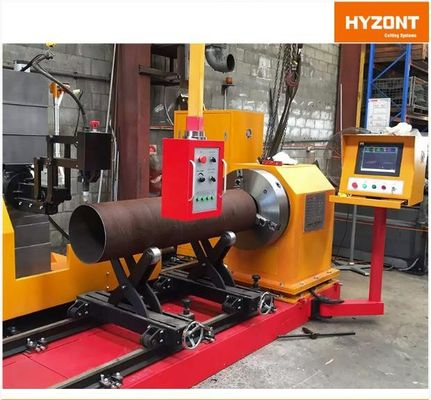

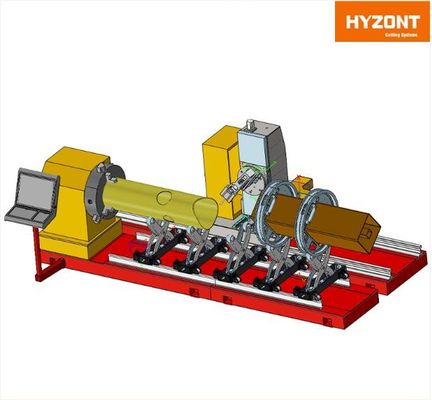

Die CNC-Rohrschneidemaschine der Baureihe CNCXG ist eine speziell entwickelte Ausrüstung für das automatische 3-D-Schneiden von Stahlrohren.
Nach der Eingabe von Basisdaten oder professionellen Dateien in einem geeigneten Format kann es automatisch Löcher, Beveling, Grooving, Multi-Branch und Shrimp-Abschnitte verarbeiten.
Es wird häufig in Stahlkonstruktion, Schiffbau, Brücke und Stahlturmbau, petrochemischen Rohrleitungen und Druckbehälterindustrie verwendet.
Zusätzliche Posten:
• Konzentrische 5 Kiefer-Riegel
• Drehrolle (Schnittrohrdurchmesser bis zu 2500 mm)
• Fastpipe/Fastframe-Software
• Elektrischer Kiefer
• Elektrische Einstellhalterung
• Fotoelektrischer Sensor
2Technologieparameter:
| Technische Daten |
| Modell |
CNCXG300 |
CNCXG600 |
CNCXG800 |
CNCXG1250 |
CNCXG1400 |
CNCXG1600 |
| Durchmesser des Schnittrohrs (mm) |
40 bis 300 |
60 bis 630 |
60 bis 800 |
100 bis 1250 |
200 bis 1400 |
200 bis 1600 |
| Rohrlänge ((mm) |
2000 bis 2000 |
2000 bis 2000 |
2000 bis 2000 |
2000 bis 2000 |
2000 bis 2000 |
2000 bis 2000 |
| Schnittgeschwindigkeit (mm/min) |
Flamme: 50-750 Plasma: 50-5800 |
| Schnittdicke ((mm) |
Flamme: 5-60 mm Plasma: 1-50 mm |
| Maximaler Schrägwinkel des Plasmas |
± 45° |
| Maximaler Schrägwinkel der Flamme |
± 60° |
| Grundkomponenten |
|
| Schlauchschlauch |
3 Kiefer konzentrischer Schlag |
| Schnittmodus |
Flamme und Plasma |
| Anzahl der Steuerachsen |
2 bis 6 |
| Antriebsmotor |
Panasonic/Yaskawa |
| Verfügbare Plasmakraft |
, Kjellberg, Wärmedynamik, ESAB |
| Sonstige Daten |
| Operationssprache |
Englisch oder Chinesisch |
| Leistungsspannung |
3×380V ± 10% 50 Hz /nach den lokalen Bedingungen des Benutzers |
