CNC-Rohrprofil-Kopier-Schneidemaschine mit 5 Achsen für Plasma und Sauerstoff-Brennstoffgas mit einem Durchmesser von 30-1600 mm
Verwendung von Plasma und Sauerstoff-Brennstoff/Gas/Flamme zum Profilschneiden und Kopieren von Rohren, sowohl Rundrohren als auch Vierkant-/Rechteckrohren, mit einem Schneiddurchmesserbereich von 30-1600 mm, einer Länge von 12000 mm und einer maximalen Dicke von bis zu 80 mm.
1. Maschinenbeschreibung

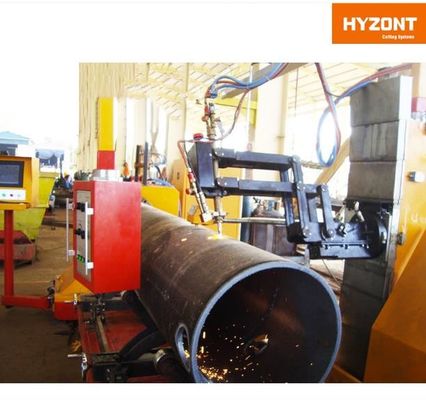

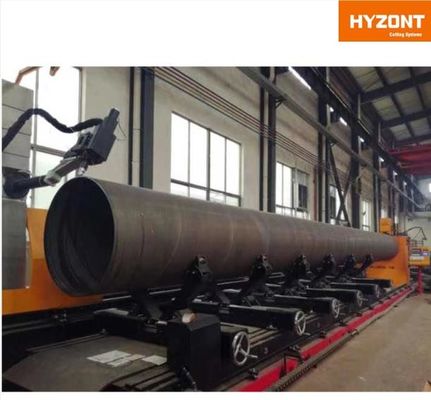

CNC-Rohrprofil-Schneidemaschine
u Sauerstoff-Brennstoff- und Plasmaschneiden und Anfasen
u Maximaler Schneidrohrdurchmesser 1600 mm
u 3D-Schneiden
u Touchscreen-Panel, bequeme und schnelle Dateneingabe, einfach zu bedienen und zu erlernen
u Schneidedaten jederzeit speichern, Erstellung einer technischen Datenbank durch den Benutzer möglich
u Kompatibel mit Software für Stahlbau, Erweiterung der Maschinenfunktion
Leistung der Ausrüstung
Die CNC-Rohrschneidemaschine der Serie CNCXG ist eine speziell entwickelte Ausrüstung für das automatische 3D-Schneiden von Stahlrohren.
Nach Eingabe von Basisdaten oder professionellen Dateien im richtigen Format kann sie automatisch Löcher, Fasen, Nuten, Mehrzweig- und Garnelenabschnitte bearbeiten.
Sie wird häufig im Stahlbau, Schiffbau, Brücken- und Stahlturm-Bau, in der petrochemischen Rohrleitungs- und Druckbehälterindustrie eingesetzt.
Optionale Artikel:
• 5-Backen-Spannfutter
• Drehgestell (Schneidrohrdurchmesser bis zu 2500 mm)
• Fastpipe/fastframe-Software
• Elektrisches Spannfutter
• Elektrische Einstellhalterung
• Fotoelektrischer Sensor
2. Technologieparameter:
| Technische Daten |
| Modell |
CNCXG300 |
CNCXG600 |
CNCXG800 |
CNCXG1250 |
CNCXG1400 |
CNCXG1600 |
| Schneidrohrdurchmesser (mm) |
40-300 |
60-630 |
60-800 |
100-1250 |
200-1400 |
200-1600 |
| Rohrlänge (mm) |
2000-12000 |
2000-12000 |
2000-12000 |
2000-12000 |
2000-12000 |
2000-12000 |
| Schneidgeschwindigkeit (mm/min) |
Flamme: 50-750 Plasma: 50-5800 |
| Schneiddicke (mm) |
Flamme: 5-60 mm Plasma: 1-50 mm |
| Plasma maximale Fasenwinkel |
±45° |
| Flamme maximale Fasenwinkel |
±60° |
| Grundkomponenten |
|
| Rohrspannfutter |
3-Backen-Spannfutter |
| Schneidemodus |
Flamme und Plasma |
| Anzahl der Steuerachsen |
2-6 |
| Antriebsmotor |
Panasonic/Yaskawa |
| Verfügbare Plasmasysteme |
, Kjellberg, Thermal Dynamics, ESAB |
| Weitere Daten |
| Bedienungssprache |
Englisch oder Chinesisch |
| Netzspannung |
3×380V±10% 50 Hz /gemäß den lokalen Bedingungen des Benutzers |
