Rohr zum TubeSheet-Schweißens-Kopf mit schweißender Energiequelle GTAW DCs
Produkt-Details
| Hervorheben |
GTAW Gleichstromgeschalteter Schweißkopf,TTS-30 Schweißen von Rohrblättern,Präzisions-Orbitalschweißkopf |
||
|---|---|---|---|
Produkt-Beschreibung

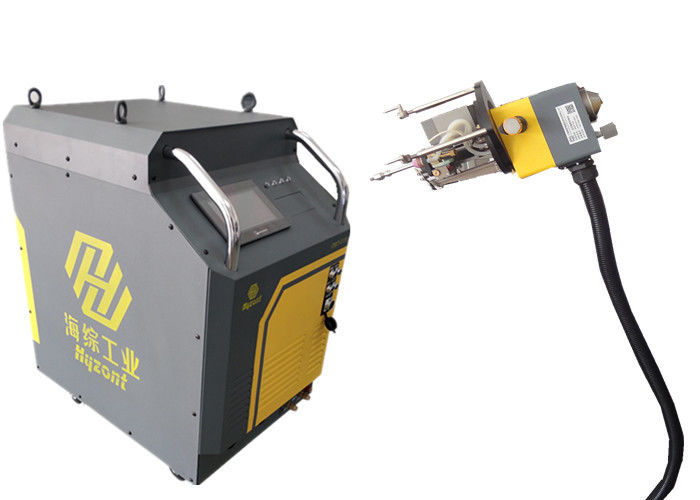

Rohr-zu-Rohrboden-Schweißkopf mit WIG-DC-Schweißstromquelle
Modell: TTS-30
Anwendung:
Der Schweißkopf ist speziell für WIG-Schweißnähte von Rohr zu Rohrboden konzipiert, geeignet für Kohlenstoffstahl, Edelstahl usw., hauptsächlich für überstehende Rohre, bündige Rohre und vertiefte Rohrverbindungen mit oder ohne Drahtzufuhr.
Diese Maschine wird häufig eingesetzt in
- Schweißen von Rohren für Wärmetauscher
- Schweißen von Kesselrohren an Rohrböden
- Schweißen von überstehenden Rohren
- Schweißen von bündigen Rohren
Merkmale
- Erweiterbarer pneumatischer Dorn zur einfachen Positionierung
- Hohe Präzision mit schneller und genauer Leistung, geeignet für kleine Wärmetauscher
- Automatische AVC-Steuerung mit Ein- und Ausschaltfunktion für manuelle Anpassungen
- Wassergekühlter WIG-Schweißkopf, einfacher Wechsel oder Einstellung des Wolls
- Integrierte Drahtzufuhr für vertiefte, überstehende oder bündige Rohrenden
- Tasten am Griff für einfache Bedienung
- Verwendet lokale Führung zur Selbstzentrierung von Schweißnähten 19-76 mm Außendurchmesser
- Empfohlene Stromquelle OBT-315
Spezifikation
| Modell | TTS-30 |
| Material | Kohlenstoffstahl, Edelstahl |
| Verbindungstyp | Überstehendes Rohr oder bündiges Rohr |
| Schweißverfahren | WIG/GTAW |
| Rohr-Außendurchmesser (mm) | 19-76 |
| Schweißbrennerwinkel | 0-30 |
| Wolfram-Außendurchmesser (mm) | 1,6-2,4 |
| Schweißdrahtdurchmesser (mm) | Ø0,8 mm/Ø1,0 mm |
| Maximale Drahtvorschubgeschwindigkeit | 2200 mm/min |
| Schwingenschweißen | Ja |
| Drehung | 360° freie Drehung mit automatischem Reset; Allround-Schweißen |
| Drehzahl (U/min) | 0,37-5,58 U/min |
| Schutzgas | Argon |
| Kühlung | Wasser |
| Kabellänge | 6m |
| Hauptabmessungen (mm) | |
| Gewicht (kg) | 9 kg |
Spezifikation der Stromquelle
| Modell | OBT-315 |
| Schweißquelle | Panasonic YC-315TX |
| Stromquellentyp | Inverter |
| Schweißstrom | 5-315 A |
| Einschaltdauer | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| Eingangsspannung | AC380V ± 10 % 50/60 Hz |
| Gesamtleistung | 8,3 kVA |
| Kühlung | Integriertes Wasserkühlsystem |
| Anzeige | 7" Touchscreen |
| Programmspeicher | 80 |
| Isolationsklasse | F |
| Schutzart | IP21 |
| Gewicht | 120 kg |
| Abmessungen | 740 x 520 x 910 |
