Röhrenwärmetauscher-Schweißgerät-Rohr zum Tubesheet-Schweißgerät
Produkt-Details
| Name: | Maschine zum Schweißen von Rohrblatt zu Rohr | Modell: | TTS-30 |
|---|---|---|---|
| Überdosierung der Röhre: | 12 bis 76 mm | Schweißschnitt: | 315A |
| Art des Schweißens: | TIG/GTAW | Eingangsleistung: | 380 V |
| Typ der Röhre: | Ausstehendes Rohr oder Flush-Rohr | Schutzgas: | Argon |
| Hervorheben |
Schweißen mit Rohrwärmetauscher,380V 315A Schweißmaschine für Rohrblätter,Automatische Schmelze von Rohrblättern |
||
Produkt-Beschreibung
Rohr-Wärmetauscher-Schweißmaschine Rohr-zu-Rohrplatten-Schweißmaschine
Anwendung:
Dieser Schweißkopf ist ein speziell entwickelter WIG-Schweißkopf für Rohr-zu-Rohrplatten-Schweißnähte, der für Kohlenstoffstahl, Edelstahl, hauptsächlich für überstehende Rohre, bündige Rohre und vertiefte Rohrverbindungen mit oder ohne Drahtzufuhr geeignet ist.
Für Schweißnähte, die eine Zusatzdrahtzuführung erfordern, kann ein optionaler Drahtvorschub am Schweißkopf montiert werden. Eine Standard-Drahtspule, die direkt am Kopf montiert ist, ermöglicht eine präzise und positive Drahtzuführung, die mit bodenmontierten Vorschüben nicht möglich ist.
Diese Schweißköpfe bringen die Produktivität und repetitive Präzision des maschinellen Schweißens in die Fertigung und Reparatur von Dampferzeugern und Wärmetauschern.
Diese Maschine wird häufig angewendet in
- Rohr-Wärmetauscher-Rohrschweißen
- Kesselrohr-zu-Rohrplatten-Schweißen
- Überstehendes Rohrschweißen
- Bündiges Rohrschweißen
Merkmale
- Ausziehbarer pneumatischer Dorn zur einfachen Positionierung
- Hohe Präzision mit schneller und genauer Leistung, geeignet für kleine Wärmetauscher
- Automatische AVC-Steuerung mit Ein- und Ausschaltfunktion für manuelle Anpassungen
- Wassergekühlter WIG-Schweißkopf, einfacher Wechsel oder Einstellung des Wolframs
- Integrierte Drahtzuführung für vertiefte, überstehende oder bündige Rohrenden
- Tasten am Griff für einfache Bedienung
- Verwendet lokalisierte Führung zur Selbstzentrierung von Schweißnähten 19-76 mm Außendurchmesser
- Empfohlene Stromquelle OBT-315
Spezifikation
| Modell | TTS-30 |
| Material | Kohlenstoffstahl, Edelstahl |
| Verbindungstyp | Überstehendes Rohr oder bündiges Rohr |
| Schweißverfahren | WIG/GTAW |
| Rohr-Außendurchmesser (mm) | 19-76 |
| Schweißbrennerwinkel | 0-30 |
| Wolfram-Außendurchmesser (mm) | 1.6-2.4 |
| Schweißdraht-Durchmesser (mm) | Φ0.8mm/Φ1.0 mm |
| Maximale Drahtvorschubgeschwindigkeit | 2200 mm/min |
| Schwingenschweißen | Ja |
| Drehung | 360° freie Drehung mit automatischem Rücksetzen; Allpositions-Schweißen |
| Drehzahl (U/min) | 0.37-5.58 U/min |
| Schutzgas | Argon |
| Kühlung | Wasser |
| Kabellänge | 6m |
| Hauptabmessungen (mm) | |
| Gewicht (kg) | 9 kg |
Spezifikation der Stromquelle
| Modell | OBT-315 |
| Schweißquelle | Panasonic YC-315TX |
| Stromquellentyp | Inverter |
| Schweißstrom | 5-315 A |
| Einschaltdauer | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| Eingangsspannung | AC380V ± 10 % 50/ 60 Hz |
| Gesamtleistung | 8.3 kVA |
| Kühlung | Integriertes Wasserkühlsystem |
| Anzeige | 7" Touchscreen |
| Programmspeicher | 80 |
| Isolationsklasse | F |
| Schutzart | IP21 |
| Gewicht | 120 kg |
| Abmessungen | 740 x 520 x 910 |
Detaillierte Bilder

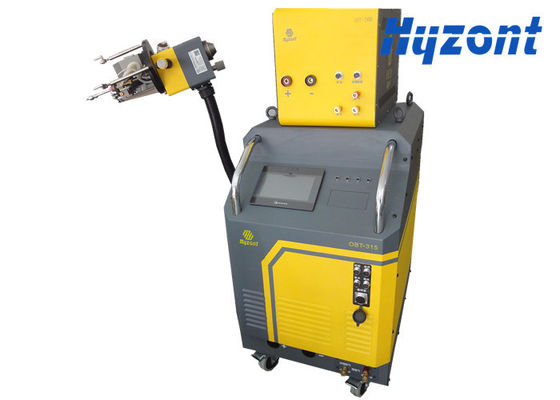

Überstehendes Rohrzu Rohrplatten-Schweißmaschine
TTS-30 WIG-Schweißkopf der Rohr-zu-Rohrplatten-Schweißmaschine
OBT-315 WIG-Schweißquelle für Rohr-zu-Rohrplatten-Schweißmaschine
Bestellinformationen
| Bestellcode | K-31580-P |
| Verpackung | Flugkoffer |
| Verpackungsgröße | 550 x 500 x 400 mm |
| Verpackungsgewicht | 15 kg + 130 kg (Schweißstromquelle OBT-315) |
| Lieferzeit | 15 Tage nach Zahlungseingang |
