Knöpfe auf Griff-Rohr zum Rohr-Blatt-Schweißens-Kopf mit schweißender Energiequelle GTAW DCs
Produkt-Details
| Name: | Maschine zum Schweißen von Rohrblatt zu Rohr | Modell: | TTS-30 |
|---|---|---|---|
| Überdosierung der Röhre: | 12 bis 76 mm | Schweißschnitt: | 315A |
| Art des Schweißens: | TIG/GTAW | Eingangsleistung: | 380 V |
| Typ der Röhre: | Ausstehendes Rohr oder Flush-Rohr | Schutzgas: | Argon |
| Hervorheben |
Rohr zum Rohr-Blatt-Schweißens-Kopf,Ccc-Rohr zum Tubesheet-Schweißgerät,TTS-30 Compact Weld Head |
||
Produkt-Beschreibung
Rohr-zu-Rohrboden-Schweißkopf mit WIG-DC-Schweißstromquelle
Modell: TTS-30
Anwendung:
Dieser Schweißkopf ist ein speziell entwickelter WIG-Schweißkopf für die Herstellung von Rohr-zu-Rohrboden-Schweißnähten, der für unlegierten Stahl und Edelstahl geeignet ist, hauptsächlich für überstehende Rohre, bündige Rohre und vertiefte Rohrverbindungen mit oder ohne Drahtzufuhr.
Für Schweißnähte, die eine Zusatzdrahtzugabe erfordern, kann ein optionaler Drahtvorschub am Schweißkopf montiert werden. Eine Standard-Drahtspule, die direkt am Kopf montiert ist, ermöglicht eine präzise und positive Drahtzuführung, die mit bodenmontierten Vorschüben nicht möglich ist.
Diese Schweißköpfe bringen die Produktivität und repetitive Präzision des maschinellen Schweißens in die Fertigung und Reparatur von Dampferzeugern und Wärmetauschern.
Diese Maschine wird häufig angewendet in
- Rohrbündel-Wärmetauscher-Rohrschweißen
- Kesselrohr-zu-Rohrboden-Schweißen
- Schweißen von überstehenden Rohren
- Schweißen von bündigen Rohren
Merkmale
- Erweiterbarer pneumatischer Dorn zur einfachen Positionierung
- Hohe Präzision mit schneller und genauer Leistung, geeignet für kleine Wärmetauscher
- Automatische AVC-Steuerung mit Ein- und Ausschaltfunktion für manuelle Anpassungen
- Wassergekühlter WIG-Schweißkopf, einfacher Wechsel oder Einstellung des Wolframs
- Integrierter Drahtvorschub für vertiefte, überstehende oder bündige Rohrenden
- Tasten am Griff für einfache Bedienung
- Verwendet lokale Führung zur Selbstzentrierung von Schweißnähten 19-76 mm Außendurchmesser
- Empfohlene Stromquelle OBT-315
Spezifikation
| Modell | TTS-30 |
| Material | Unlegierter Stahl, Edelstahl |
| Verbindungstyp | Überstehendes Rohr oder bündiges Rohr |
| Schweißverfahren | WIG/GTAW |
| Rohr-Außendurchmesser (mm) | 19-76 |
| Schweißbrennerwinkel | 0-30 |
| Wolfram-Außendurchmesser (mm) | 1,6-2,4 |
| Schweißdrahtdurchmesser (mm) | Ø0,8 mm/Ø1,0 mm |
| Maximale Drahtvorschubgeschwindigkeit | 2200 mm/min |
| Schwenkschweißen | Ja |
| Drehung | 360 Grad frei drehbar und automatische Rückstellung; Schweißen in allen Positionen; |
| Drehzahl (U/min) | 0,37-5,58 U/min |
| Schutzgas | Argon |
| Kühlung | Wasser |
| Kabellänge | 6 m |
| Hauptabmessungen (mm) | |
| Gewicht (kg) | 9 kg |
Spezifikation der Stromquelle
| Modell | OBT-315 |
| Schweißquelle | Panasonic YC-315TX |
| Stromquellentyp | Inverter |
| Schweißstrom | 5-315 A |
| Einschaltdauer | 315 A/60 %; 250 A/95 %; 244 A 100 % |
| Eingangsspannung | AC380V ± 10 % 50/60 Hz |
| Gesamtleistung | 8,3 kVA |
| Kühlung | Eingebautes Wasserkühlsystem |
| Anzeige | 7" Touchscreen |
| Programmspeicher | 80 |
| Isolationsklasse | F |
| Schutzart | IP21 |
| Gewicht | 120 kg |
| Abmessungen | 740*520*910 |
Detaillierte Bilder
Überstehendes Rohrzu Rohrboden-Schweißmaschine

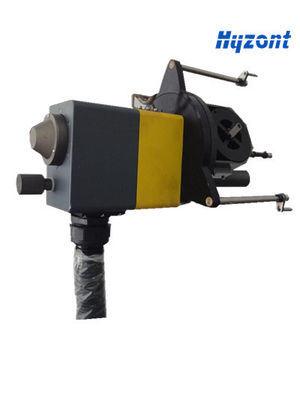

TTS-30 WIG-Schweißkopf für Rohr-zu-Rohrboden-Schweißmaschine
OBT-315 WIG-Schweißquelle für Rohr-zu-Rohrboden-Schweißmaschine
Bestellinformationen
| Bestellcode | K-31580-P |
| Verpackung | Flugkoffer |
| Verpackungsgröße | 550*500*400 mm |
| Verpackungsgewicht | 15 kg + 130 kg (Schweißstromquelle OBT-315) |
| Lieferzeit | 15 Tage nach Zahlungseingang |
Hyzont TTP-30 Rohr-zu-Rohrboden-Schweißmaschine Youtube-Link:
https://www.youtube.com/watch?v=Zy2-DhXAMAc
Hauptverkaufsargumente
- 315a Rohrschweißgerät
- Touchscreen-Schweißgerät
- CE-Rohrschweißgerät
