MAG Automatische Schweißmaschine für die Kesselindustrie

1.Ausrüstungsbezeichnung: Automatische Schweißmaschine für Rohr-Rohrbleche MAG

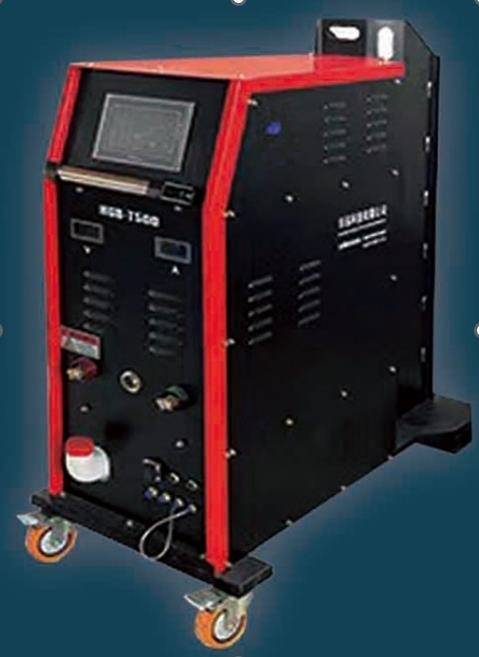

2. Modell: HGB-T500

3.Technischer Zustand

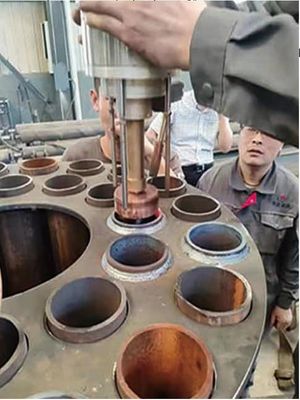

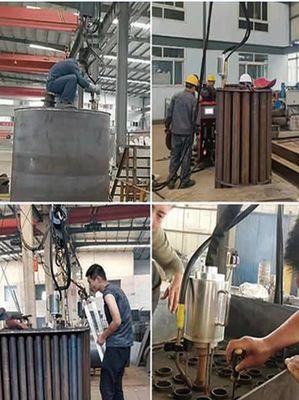

Die automatische Schweißmaschine MAG wird für die Kesselindustrie verwendet.Diese Schweißmaschine wird für das orthogonale Fillet-Gelenkschweißen von Konvektionsbank und Trommelhülle im flachen Schweißen verwendet, indem für die Materialien aus Kohlenstoffstahl, Edelstahl usw. das MAG-Schweißen übernommen wird.
3.2 Eigenschaften der Ausrüstung
1)Der Schweißvorgang erfolgt automatisch mit hohem Wirkungsgrad.
2) Annahme der Sammelringstruktur, integrierter Draht, Druckluft und Schweißgaswege zur Erzielung eines unbegrenzten Drehkopfes.
3) Ausgestattet mit einer Impuls-Stromquelle, um die tiefe Durchdringungsschweißnaht mit kleinen Spritzen zu realisieren.
4) Es nimmt einen farbigen Touchscreen an, der die Mensch-Computer-Schnittstelle realisieren kann.
5)Automatische Rückkehr in die eingestellte Position für die Drehung der Fackel.Bei der kontinuierlichen Schweißung tritt bei den Verfahren keine Kabelverflechtung auf.
6)Nach der pneumatischen Befestigung ist es nicht notwendig, während des Schweißens mit der Hand zu halten.
7)Kleine Größe, einfache Bedienung und einfache Wartung.
3.3 Technische Parameter
3.3.1 Arbeitsbedingungen
3.3.1.1 Kesselhülle
Rohrmaterial: Kohlenstoffstahl Entfernen von Rost und Öl von der Werkstückoberfläche (20 mm um die Schweißnaht)
3.3.1.2 Röhrchen

1) Rohrmaterial: Kohlenstoffstahl
2)Außendurchmesser des Rohres: 32-108 mm
3)Rohrdicke: 2-6 mm
4)Rohrovalität, Dmax-Dmin≤0,5 mm
5)Bereich der Entstaubung und Ölentfernung am Rohrende: 20 mm
3.3.1.3 Rohrmontage
1)Strahlrichtung zwischen Rohrmitte und Rohrplatte ≤3°
2)Erweiterte Schlauchhöhe vor dem Schweißen: 9-12 mm, Schlauchendeckfläche glatt, ohne Burr; Schlauchbrücke: d≥19 mm
3.3.1.4 Abstand von Rohr-zu-Rohr-Blatt-Loch: ≤ 1 mm
