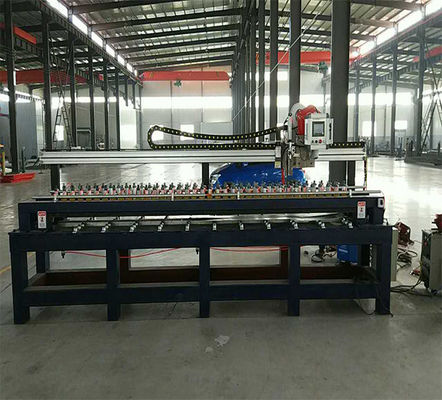

Automatische Schweißmaschine für dünne Metallplatten MIG Splicing 3000mm
Produkt-Details
| Hervorheben |
3000mm Plattenstoßschweißmaschine,Dünnblech-MIG-Nahtschweißung,Automatische Plattennahtmaschine |
||
|---|---|---|---|
Produkt-Beschreibung
Dünnblech-Naht-Automatenschweißmaschine MIG-Dünnblech-Spleißschweißmaschine 3000 mm Metallplattenschweißmaschine
Die grundlegenden Stützkomponenten des Maschinenkörpers bestehen aus Bodenbalken, Druckbalken und anderen Teilen. Der Maschinenkörper besteht aus Stahlkonstruktionskomponenten, die eine hohe Festigkeit und geringe Verformung aufweisen;
Die Schlüsselpressvorrichtung ist in zwei symmetrische linke und rechte Sätze unterteilt, die separat Druck auf beide Seiten des Werkstücks ausüben können. Der Luftdruck ist einstellbar und der Schlüsselpressfuß besteht aus Stahlkonstruktionskomponenten.
Die Laufmechanismus-Baugruppe besteht aus einem Querbalken, einem unteren Brenner-Mechanismus und einem Schieber. Die Maschine verwendet Zahnräder und Zahnstangen als linearen Laufmechanismus, und der Motor ist ein DC-Frequenzumwandlungs-Drehzahlregelungsmotor. Die Laufbaugruppe der Maschine zeichnet sich durch hohe Genauigkeit, stabiles Laufen und hohes Drehmoment aus.
Die Hub- und Senkbewegungen des Schweißbrenner-Hubmechanismus werden pneumatisch angetrieben, was die Vorteile einer einfachen Struktur, einer schnellen und stabilen Aktion, einer hohen Wiederholgenauigkeit und einer bequemen Bedienung hat. Der Führungsteil der Hubbewegung nimmt eine lineare Führungsschiene an, um die Stabilität und Flexibilität der Aktion zu gewährleisten.
Das Material der hinteren Formnut ist Rotkupfer, und oben ist eine Formnut maschinell bearbeitet.
Schweißanforderungen für Spezialausrüstung zum Schweißen:
1. Werkstückmaterial: Kohlenstoffstahl, Q235
2. Werkstückspezifikationen:
Schweißmaterialdicke 1-4 mm
Schweißplattlänge: 3,2 Meter
3. Schweißprozess:
1. CO2-Schutzgasschweißen.
2. Anforderungen an die Schweißnahtmontage: Spalt zwischen gespleißten und gebrochenen Enden 0-0,5 mm
4. Anforderungen vor dem Schweißen:
Das Stumpfstoß der Schweißnaht sollte sicherstellen, dass der Schnitt so flach wie möglich ist, ohne gewellte Kanten, abgeschrägte Kanten usw., und der Schweißnahtbereich sollte frei von Graten, Ölflecken und anderen Faktoren sein, die die Schweißqualität beeinträchtigen. Grundierungsspritz- oder verzinkte Platten müssen vor dem Schweißen poliert werden.
Spezifikationen
| Artikel | Spezifikation |
| Metallplattendicke | 1-4 mm |
| Metallplattenbreite | 1000-3200 mm (einstellbar) |
| Metallplattenlänge | einstellbar |
| Breite nach dem Schweißen | weniger als 3200 mm |
| Metallplattenmaterial | Kohlenstoffstahl Q235 |
| Schweißtyp | MAG (20% CO2 + 80% Ar)/MIG |
| Schweißdraht | 1,0-1,2 mm Massivdraht |
| Kompressionsmethode | Pneumatische Schlüsselkompression |
| Schweißgeschwindigkeit | 300-1400 mm/min |
| Kupfer | |
| Kühlung | Luftkühlung |
| Leerlaufdrehzahl | Stufenlos einstellbar (0-4000 mm/min) |
| Antriebstyp | Lineare Führung und Zahnrad und Zahnstange |
