Großformatige Portal-CNC-Plasma-Autogen-Schneidmaschine HZSG5000 4200x12500mm EDGE Connect

Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect
Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect

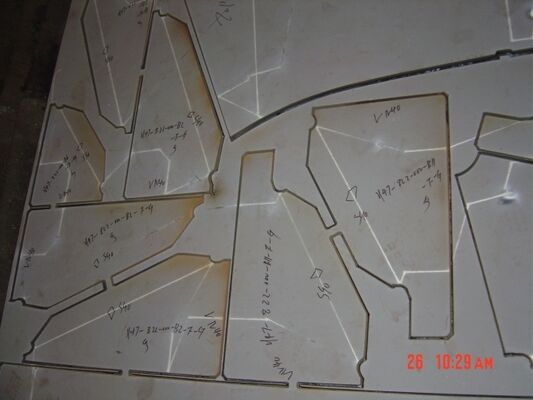

Großes Bild :  Großformatige Portal-CNC-Plasma-Autogen-Schneidmaschine HZSG5000 4200x12500mm EDGE Connect

Produktdetails:
Herkunftsort: Shanghai, China
Markenname: HYZONT
Zertifizierung: CE / ISO 9001
Modellnummer: HZSG5000
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: USD 55,800 FOB Shanghai
Verpackung Informationen: Sperrholzkiste / folienverpackt, 5300 x 2300 x 1890 mm, 3650 kg, geeignet für Containerversand
Lieferzeit: 50 Tage nach Erhalt der Anzahlung
Zahlungsbedingungen: 100 % L/C auf Sicht, T/T
Versorgungsmaterial-Fähigkeit: 30 Sätze pro Monat
Kontakt

Großformatige Portal-CNC-Plasma-Autogen-Schneidmaschine HZSG5000 4200x12500mm EDGE Connect

Beschreibung
Maschinentyp: CNC-Plasma- und Autogen-Schneidemaschine in Portalbauweise Modell: HZSG5000
Effektiver Schnittbereich: 4200x12500mm CNC-Steuerung: EDGE Connect
Plasma-Stromquelle: MAXPRO200 Plasmaschneidenstärke: Schlackenfreier Weichstahl 20 mm; 25 mm durchbohren; Abfindung 45mm
Autogen-Schnittstärke: 6-120mm Plasmaschneidgeschwindigkeit: 50-5000 mm/min
Autogen-Schnittgeschwindigkeit: 0-800 mm/min Leerlaufgeschwindigkeit: 0-12000 mm/min
Längsschienenlänge: 14500 mm Rack-Pitch: CP6, Genauigkeitsstufe 7
Antriebsmodell: Beidseitiger Antrieb Servomotor: Panasonic A5 AC-Servo
Getriebe: Deutschland SEW-Getriebe Höhensteuerung: Lichtbogenspannung THC + Kapazitätsregler
Nistensoftware: FastCAM Pro SPS: DELTA
Elektrische Komponenten: SCHNEIDER Eingangsleistung: 5 kW, 50 kVA Plasmaquelle
Versorgungsspannung: 3x380V / 220V 50Hz Brennerhubabstand: 200mm
Genauigkeit der Brennerhöhe: +/-1.0mm Positionierungsgenauigkeit: +/-0,2 mm/10 m
Schneidmaterialien: Leichtes Stahl, Edelstahl, Aluminium Effektive Schnittbreite: 4200 mm
Effektive Schneidlänge: 12500mm
Hervorheben:

Großformatiger Schneidtisch 4200x12500mm

,

EDGE Connect CNC-Steuerung

,

FastCAM Pro Automatische Verschachtelungssoftware

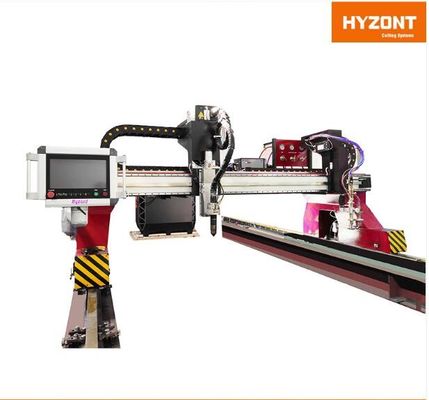

Hyzont HZSG5000 Portal-CNC-Schneidmaschine für Plasma und Autogen

Die HZSG5000 ist eine schwere Portal-CNC-Schneidmaschine für Plasma und Autogen, die für den Stahlbau, den Behälterbau und den Schiffbau entwickelt wurde. Sie kombiniert eine MAXPRO200 Plasmaschneidanlage, eine EDGE Connect CNC-Steuerung und eine Autogen-Brennschneidstation auf einem einzigen, stabilen Portal. Sie schneidet Baustahl, Edelstahl und Aluminium von dünnen Blechen bis zu 120 mm Plattendicke.

Warum die HZSG5000 Portal-Schneidmaschine wählen

  • Großer Schneidtisch im Format 4200x12500mm - breites Portal und lange Schienen ermöglichen die Bearbeitung übergroßer Stahlplatten in einer einzigen Einrichtung, ideal für Werften und den Schwerlastbau.
  • EDGE Connect CNC-Steuerung - Phoenix v10 Software, EtherCAT-Maschinenschnittstelle und CutPro Wizard für schnelle Einrichtung durch neue Bediener.
  • FastCAM Pro automatische Verschachtelungssoftware - DXF-Import, CAD-Bereinigung, interaktive und automatische Verschachtelung, gemeinsame Schnitte und Brückenbildung zur Maximierung der Plattenausnutzung.
  • Doppelter Plasma- und Autogenprozess - MAXPRO200 Plasma plus Autozündungs-Autogenbrenner decken einen Plattendickenbereich von 6-120 mm ab.

Technische Spezifikationen

ParameterWert
MaschinentypPortal-CNC-Schneidmaschine für Plasma und Autogen
CNC-Steuerung EDGE Connect (Phoenix v10, EtherCAT, Soft-Bedienkonsole)
Plasma-Stromquelle MAXPRO200
Plasma-SchnittdickeSchlackenfreier Baustahl 20 mm (3/4"); Lochstechen 25 mm Baustahl / 25 mm Edelstahl; Trennschnitt 45 mm Baustahl / 45 mm Edelstahl
Plasma-Schnittgeschwindigkeit50-5000 mm/min
Autogen-Schnittdicke6-120 mm
Autogen-Schnittgeschwindigkeit0-800 mm/min
Fackelhubdistanz200 mm
Leerlaufgeschwindigkeit0-12000 mm/min
Geschwindigkeits-Einstellfehler≤±5%
Genauigkeit der Brennerhöhenregelung≤±1,0 mm
Längslinien-Genauigkeit±0,2 mm / 10 m
Seitenlängen-Genauigkeit±0,5 mm (1000x1000 mm)
Diagonalfehler±0,5 mm
Fehler bei Rückkehr zum Basispunkt±0,2 mm
Schnittpunktfehler±0,5 mm

Mechanische und elektrische Komponenten

KomponenteSpezifikation

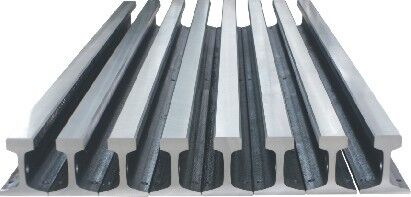

LängsschieneSchwere Schiene mit Zahnstange und Ritzel, Material U71Mn, Tragfähigkeit ≥10T/m, Zugfestigkeit ≥883 MPa
QuerschieneKugelumlaufspindelschiene, Brennerübertragung durch Stahlband

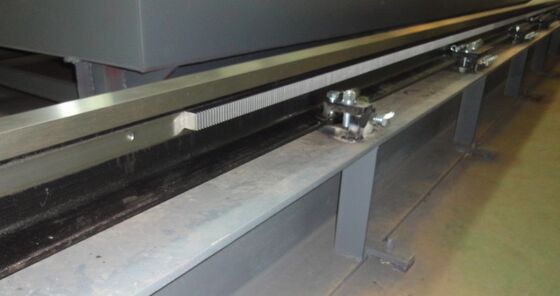

ZahnstangeGenauigkeitsklasse 7, Teilung CP6, Bearbeitungsgenauigkeit 0,02 mm
AntriebsmodellZweiseitiger Antrieb

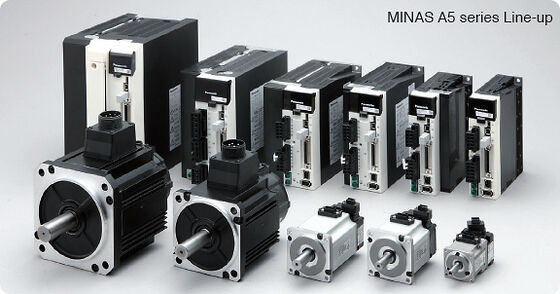

ServomotorenPanasonic A5 AC-Servo (20 Bit/Umdrehung, 1,04 Millionen Impulse, 2,0 kHz Antwort, IP67, geringes Rastmoment)

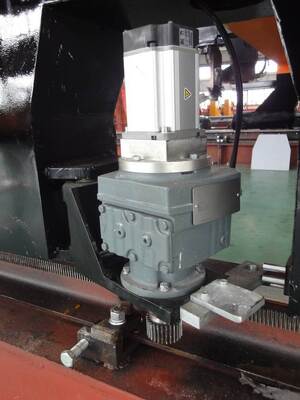

GetriebeDeutschland SEW Getriebe, hohe Abtriebsdrehmoment, geringe Geräuschentwicklung

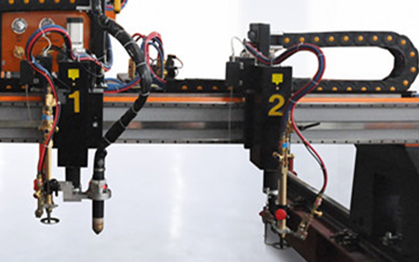

Schneidbrennerhalterung2 Sätze
Plasmabrenner MAXPRO200 ×1, mit Kollisionsschutzvorrichtung
Autogenbrenner2 Sätze, Autozündung ×2
HöhenreglerLichtbogenspannungs-Plasma-THC ×1, kapazitiver Brennerhöhenregler ×2
MarkierbrennerZinkpulver-Markierbrenner ×1
SPS / ElektrikDelta SPS, Schneider Elektrikkomponenten
VerschachtelungssoftwareFastCAM Pro (Australien), DXF-Import, automatische Verschachtelung, NC-Ausgabe
Kabel-/SchlauchzuführungEnergieführungskette

Arbeitsbedingungen

ArtikelWert
Netzspannung / Frequenz3×380V±10% / 50Hz, 220V±10% / 50Hz
Eingangsleistung5 KW
Plasma-Stromquellenleistung50 KVA
Schneidsauerstoffdruck0,5-0,8 MPa
Vorwärmsauerstoffdruck0,4-0,6 MPa
Gasdruck0,05-0,1 MPa
GasartPropan / Acetylen / LPG
Umgebungstemperatur0-50 °C
Relative Luftfeuchtigkeit<90% keine Kondensation

Effektive Schnittkapazität

ArtikelWert
Effektiver Schnittbereich4200x12500mm
Effektive Schnittbreite4200 mm
Effektive Schnittlänge12500 mm
Längsschienenlänge14500mm
Querschienenlänge5000 mm

Maschinenkörper und Struktur

Der Maschinenkörper ist eine Kastenstruktur, die von CNC-Hobel- und CNC-Fräsmaschinen bearbeitet, dann angelassen und in einer Lackierkabine lackiert wird. Der Doppelantrieb hat eine symmetrische Struktur für hervorragende Steifigkeit und Festigkeit, was eine lange Lebensdauer bei sehr hoher Genauigkeit gewährleistet. Die horizontale Brennerbewegung wird durch ein Stahlband übertragen, was eine gleichmäßige, geräuscharme Bewegung ermöglicht.

Software: EDGE Connect & FastCAM Pro

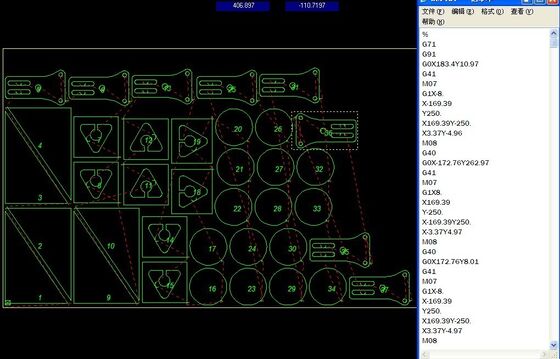

EDGE Connect mit Phoenix v10 Software bietet CutPro Wizard Setup, eine Software-Bedienkonsole auf dem Bildschirm, konfigurierbare Prozessüberwachungsanzeigen und integrierte Kommunikation mit Plasma und Brennerhöhenregelung für exzellente Schnittqualität. Die FastCAM Pro Verschachtelungssoftware importiert DXF-Dateien, führt CAD-Bereinigungen, interaktive und automatische Verschachtelungen, gemeinsame Schnitte und Brückenbildung durch und gibt NC-Code für verschiedene Steuerungen aus.

Produktbilder

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Handelsbedingungen

ArtikelWert
PreisUSD 55.800 FOB Shanghai
Produktionszeit50 Tage nach Erhalt der Anzahlung
Zahlungsbedingungen100% L/C bei Sicht
Verpackung5300×2300×1890 mm / 3650 Kg
Installation und Schulung1 Techniker ca. 10 Tage, USD 200/Tag
Gültigkeit30 Tage

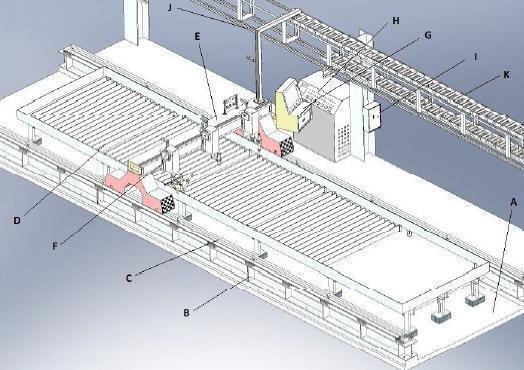

Hinweis: Für Portal-Schneidmaschinen sind in diesem Angebot keine Schieneninstallationsfundamente, kein Schneidtisch und keine Energieführungskettenaufhängung enthalten. Vollständige Installationszeichnungen werden dem Käufer nach Erhalt der Anzahlung zur Verfügung gestellt.
