Maschine zum Schneiden von Plasma-Rohren mit 5 Achsen

CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter
CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter CNC 5 Axis Round Pipe Plasma Cutting Machine CNCXG1200-V 12000W 500-1050mm Profile Cutter

Großes Bild :  Maschine zum Schneiden von Plasma-Rohren mit 5 Achsen

Produktdetails:
Herkunftsort: Shanghai, China
Markenname: HYZONT
Zertifizierung: CE / ISO 9001
Modellnummer: CNCXG1200-V
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: CNY 835,000 FOB Shanghai
Verpackung Informationen: Holzkiste, Versand in einem vollen 20GP-Container
Lieferzeit: Innerhalb von 60 Tagen gegen Vorkasse
Zahlungsbedingungen: 30 % gegen den PI, 70 % Restbetrag vor Lieferung
Versorgungsmaterial-Fähigkeit: 10 Sätze pro Monat
Kontakt

Maschine zum Schneiden von Plasma-Rohren mit 5 Achsen

Beschreibung
Maschinentyp: 5-Achsen-CNC-Rundrohrprofil-Plasmaschneidmaschine Modell: CNCXG1200-V
Rohrdurchmesser (OD): 500–1050 mm Rohrlänge: 12000mm
Schneidmodus: Plasmaschneiden Plasmaschneidenstärke: 1-25 mm (Fasenschneiden 22 mm)
Plasma-Stromquelle: 12000 W Hochleistungs-Plasmaquelle Plasmaschneidbrenner: 3D-Plasma-Profilschneidbrenner
Höhenmessgerät: Photoelektrischer Höhensensor, 0,1 s Reaktion Kontrollsystem: Bus-CNC-Steuerungssystem (Industrial-Ethernet-Feldbus)
Betriebssystem: Betriebssystem für industrielle Steuerung Anzeige: Explosionsgeschützter 19-Zoll-Touchscreen
Software: Englische Versionskontrollsoftware Feldbus: Industrieller Ethernet-Feldbus
Achsennummer: Mehr als 6 I/O-Module: Bus-I/O-Module
Peripherie: USB x4, RS232/485, Ethernet Rohrfutter: Manuelles konzentrisches 3-Backen-Spannfutter mit automatischer Auf-/Abwärtsbewegung
Maximale Tragfähigkeit: 6000 kg Rohrdrehgeschwindigkeit: 0-10000mm/min
Fehler beim Verschieben: 0,2 mm/1000 mm Nettogewicht: 5000 kg
Servomotor: Hochgenaue Wechselstromservo Getriebe: Importiertes Präzisionsgetriebe
Wasserkühler: Industriewasserkühler
Hervorheben:

5 Achsen Plasmaschnitt in Rohren

,

12000W Plasma-Stromquelle

,

500-1050 mm Rohrdurchmesser

CNCXG1200-V 5-Achs CNC Rundrohr-Plasmaschneidmaschine

Diese Rundrohrprofil-Plasmaschneidmaschine ist ein 5-Achs-CNC-System, das zum Schneiden von Rundrohren mit Durchmessern von 500 mm bis 1050 mm und Längen bis zu 12000 mm entwickelt wurde. Mit einer 12000-W-Hochleistungs-Plasmaschneidquelle, einem 3D-Plasma-Profilschneidbrenner und einem photoelektrischen Höhensensor führt sie gerade und schräge Schnitte, Lochschnitte, T-Stöße, Mehrzweig- und Ellbogenprofile (Garnelenverbindungen) auf Kohlenstoffstahl-, Edelstahl- und anderen Metallrohren mit einer Wandstärke von 1-25 mm durch.

Warum die CNCXG1200-V Rundrohr-Plasmaschneidmaschine wählen

  • 5-Achs-Rohr-Plasmaschneiden - mehr als 6 gesteuerte Achsen für Rundrohrprofile und Schrägschnitte von 500 mm bis 1050 mm Durchmesser.
  • 12000W Plasma-Stromquelle - Hochleistungsquelle schneidet 1-25 mm Rohrwandstärke mit Fasenschnitt bis zu 22 mm.
  • 3D-Plasma-Profilbrenner mit photoelektrischem Höhensensor - 0,1 Sek. Höhenreaktion hält den Schneidabstand entlang komplexer Rohrprofile konstant.
  • 12000 mm Rohrlängenkapazität - lange 12000 mm Schiene verarbeitet handelsübliche Rohrlängen in einer Klemmung.

Technische Spezifikationen

ParameterWert
Maschinentyp5-Achs-CNC-Rundrohrprofil-Plasmaschneidmaschine
Rohrdurchmesser (Außen-Ø)500-1050 mm
Rohrlänge (Brenner-Schienenlänge)12000 mm
SchneidemodusPlasmaschneiden
Plasma-Schneidstärke1-25 mm (Fasenschnitt 22 mm)
Plasma-Stromquelle12000W Hochleistungs-Plasma-Stromquelle
Plasma-Schneidbrenner3D-Plasma-Profilschneidbrenner
HöhensensorPhotoelektrischer Höhensensor, 0,1 Sek. Reaktionsgeschwindigkeit
SteuerungssystemBus-Typ CNC-Steuerungssystem (industrieller Ethernet-Feldbus)
BetriebssystemIndustrielles Steuerungsbetriebssystem
Anzeige19 Zoll Widescreen mit explosionsgeschütztem Touchscreen
SoftwareEnglische Steuerungssoftware
Feldbus-ModusIndustrieller Ethernet-Feldbus
Anzahl der AchsenMehr als 6
E/ABus-E/A-Module
PeripherieUSB x4 (USB3.0 x1), RS232/485 serieller Port, Ethernet
RohrspannfutterManuelles 3-Backen-Konzentrisches Spannfutter mit automatischer Auf- und Ab-Funktion
Max. Ladekapazität6000 kg
Rohr-Drehzahl0-10000 mm/min
Bewegungsfehler0,2 mm / 1000 mm
Nettogewicht5000 kg

Wichtige Ersatzteile

TeilSpezifikation
Spannfutter3-Backen-Spannfutter, 1 Satz
RohrstützkonsoleStützkonsole
AntriebsmotorHochpräziser AC-Servomotor
AntriebssteuerungssystemHochpräziser AC-Servotreiber
UntersetzungsgetriebeImportiertes Präzisionsgetriebe
Brenner-HöhensensorPlasma-Brenner-Höhensensor, 1 Satz
Plasma-Stromquelle12000W, 1 Satz
Plasma-Schneidbrenner3D-Plasma-Profilschneidbrenner, 1 Satz
WasserkühlerIndustrieller Wasserkühler, 1 Satz

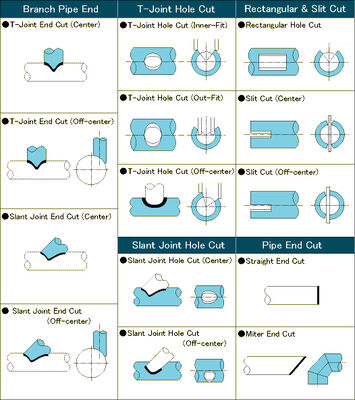

Rohrprofil-Schneidfähigkeit

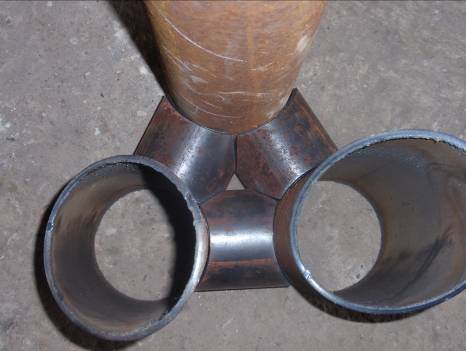

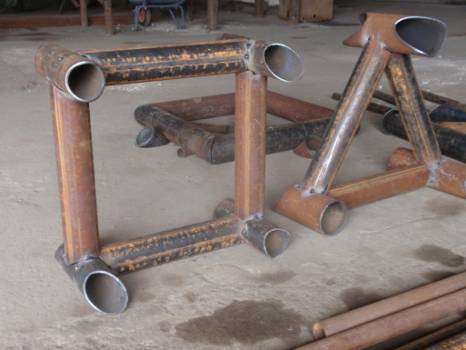

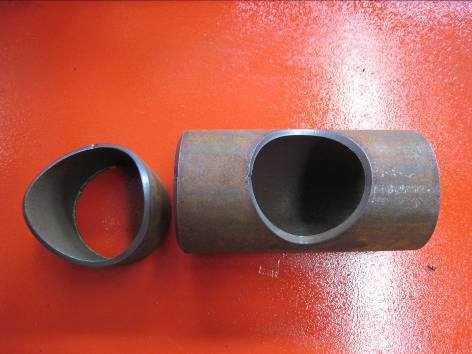

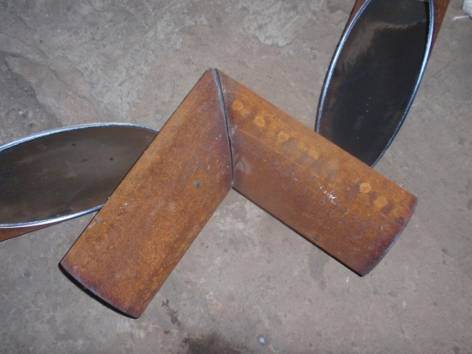

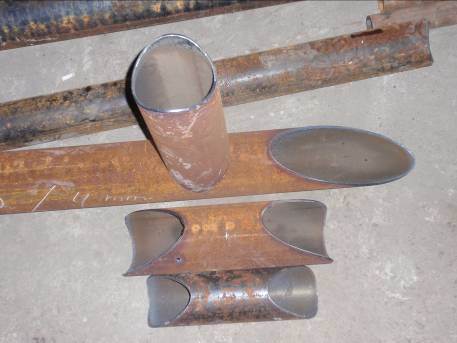

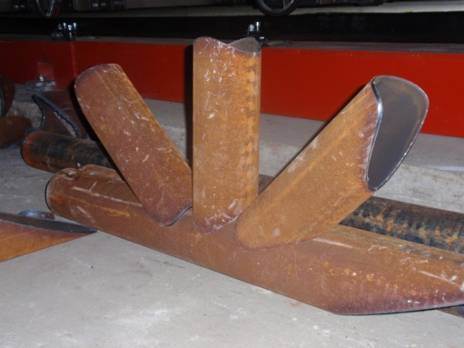

Rohr-Endenschnitt (gerader Endenschnitt, Gehrungsschnitt), Drei-Zweig-Fase, Lochschnitt, T-Stoß-Schnitt (innenliegend, außenliegend, dezentriert), Abzweigrohr-Schnitt, T-Stoß-Endenschnitt (zentral / dezentral), Schrägstoß-Endenschnitt (zentral / dezentral), Nuten, Rechteckloch-Schnitt, Schlitzschnitt (zentral / dezentral), schräges Kreuzungsschneiden, Schrägstoß-Lochschnitt (zentral / dezentral), Mehrzweig-Schnitt, Mehrzweig-Profilschnitt, Mehrzweig- und Abzweig-Endenschnitt, ringförmiger Rohrknotenschnitt, Ellbogen- (Garnelenverbindungs-) Schnitt. Max. Fasenwinkel in vertikaler und horizontaler Richtung, mit fester Winkel- und Festpunkt-Fasen-Einstellung und kontinuierlicher Schnitt-Einstellung.

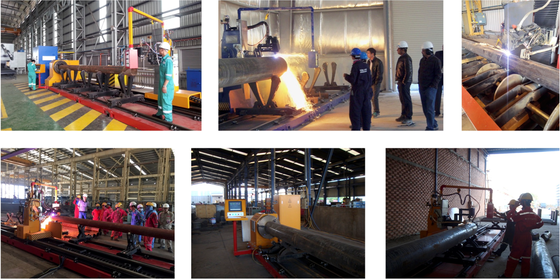

Produktbilder

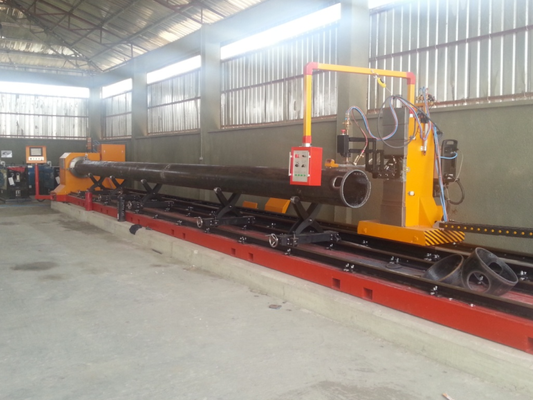

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

Handelsbedingungen

ArtikelWert
StückpreisCNY 835.000 FOB Shanghai
Gültigkeit45 Tage
ProduktionszeitInnerhalb von 60 Tagen gegen Vorauszahlung
Zahlungsbedingungen30% gegen die PI, 70% Restbetrag vor Maschinenlieferung
VerpackungHolzkiste, Versand in einem vollen 20GP-Container
