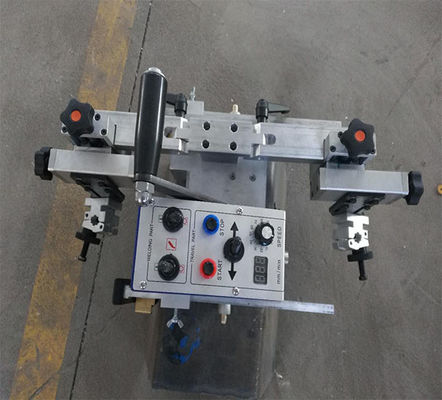

U-förmige Doppelschweißpistole MIG / MAG Automatischer Verstärkungsrippen-Schweißtraktor

Automatischer Schweißzug mit doppelter Schweißpistole in U-Form MIG/MAG

CO2-automatische Schweißwagen werden in Industriezweigen wie Schiffen, Brücken, Lokomotiven, Stahlkonstruktionen und Petrochemie weit verbreitet und eignen sich zum Schweißen verschiedener Schweißstrukturen,mit einer Breite von mehr als 20 mm,, Rippenplatten, Kreuzungen, Boxbalken usw. Zu den Hauptvorteilen gehören:
Verringerung der Arbeitsintensität und Verbesserung der Arbeitsumgebung
Arbeitsleistung um das 1,5-fache des manuellen Schweißens
Um eine durch menschliche Faktoren verursachte schlechte Schweißqualität zu vermeiden, beträgt die Fehlerquote beim manuellen Betrieb im Allgemeinen etwa 20%,bei Verwendung eines automatischen Schweißwagens nicht zu einer Schweißfehlerrate führen
Daher sind seine umfassenden Vorteile fast 200% höher als das manuelle Schweißen
Ein hoher Automatisierungsgrad gewährleistet die Stabilität der Schweißqualität
Keine Notwendigkeit für hochqualifizierte Fachkräfte
Der automatische Schweißwagen ist für die Überlappung zwischen U-Formen und Flachplatten ausgelegt.Das Auto geht auf der U-förmigen Oberfläche und verwendet zwei Schweißpistolen, um gleichzeitig zu schweißen, was nicht nur die Arbeitsleistung verbessert, sondern auch die Schweißdeformation verringert.
Merkmal
1) Das Fahrzeug ist geeignet für das zweiseitige Dauerschweißen (Eckverbindung, Überlappung) von U-förmiger Verstärkung.es ist am besten, die gleichen Schweißspezifikationen für beide Schweißpistolen zu verwenden.
2) Keine Notwendigkeit für die Strecke zu gehen, einfache Einrichtung.
3) Ein mechanisches Verfolgungssystem: An den Wänden befinden sich Führerräder mit Federverlängerungssystemen und flache Platten aus U-Formen, die die Schweißvorgänge flexibel verfolgen können.
4) Die Unterseite und die Rückseite des Fahrzeugs sind mit photoelektrischen Sensoren ausgestattet, die automatisch anhalten können, wenn das Fahrzeug an das Ende der U-förmigen Verstärkung geschweißt wird.so dass es den Arbeitnehmern bequem ist, mehrere Geräte gleichzeitig zu bedienen.
5) Das Fahrzeug kann auf Flächen mit einer Neigung von weniger als 20 °, aber mehr als 10 ° fahren.
6) Der Schweißgewehrbefestigungsstück kann durch wassergekühlte und luftgekühlte Schweißgewehre ersetzt werden.
7) Sie können das Fahrzeug anhand der Größe verschiedener U-förmiger Verstärkungen anpassen.
8) Ausgestattet mit einem Dauermagneten funktioniert es besser mit dem Führerrad, um sicherzustellen, daß die Schweißpistole entlang der Schweißnaht fährt.
Anwendbares Umfeld
mit einer Breite von mehr als 20 mm,

Spezifikation

Verbindung der Maschine

Installieren

(1) Einbaubedingungen:

1. Die notwendigen Werkzeuge für das Schweißen sind die Schweißnetzteil und die Drahtzuführvorrichtung;

2Schweißstromversorgung (AC 220V) für das Gehen und die Bedienung von KA-C1;

3. CO2-Gasbehälter zum Schweißen;

4. Direktschweißpistole für das automatische CO2-Schweißen;

5. Grundlegende Werkzeuge für andere notwendige Aufgaben;

(2) Systemanschlussmethode

1. Die Strecke ist zu installieren, die sicherstellen muss, daß die Schweißrichtung des Trolleys parallel zur Schweißnaht liegt

2. Installieren Sie den Trolley und klemmen Sie mit dem Installationsgriff die Gleisräder des Trolley auf die Gleise.

3. Installieren Sie Schweißdraht auf dem Draht-Feeder und ziehen Sie es an das Ende der Schweißpistole

4. Verbinden Sie den Schweißgewehranschluss mit dem Drahtzufuhrer

5. Verbinden Sie das Steuerungsnetzkabel mit dem 8P-Anschluss auf der Steuerung des Autos

6. Verbinden Sie das Steuerungsnetzkabel mit AC 220
