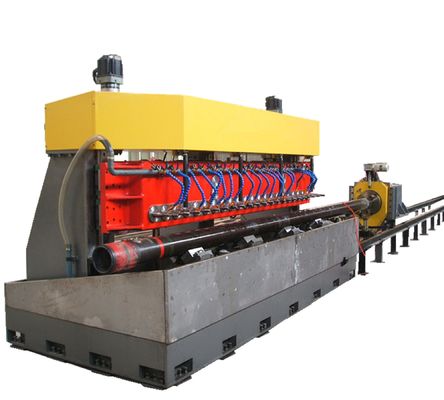

Gelbe Rohr-Nutmaschine, Rohr-Perforiermaschine kundengerecht auf Rohr
Produkt-Details
| Name: | Gekerbter Zwischenlage CNC sah Schneidemaschine | Modell: | PSM-220 |
|---|---|---|---|
| Anwendung: | Ölquelle-oder Wasser-Brunnen-gekerbte Zwischenlagen-Fabrikation | Rohr Od: | Φ60-Φ177.8mm |
| Wandstärke: | 1-12mm | Spindel: | 22 |
| Schlitz-Breite: | 0.3-3mm | Maximal Sägeblattdurchmesser: | 76mm |
| Bruttomasse: | Ungefähres 14ton | setzen Sie Ursprung: | CHINA |
| Hervorheben |
PSM-220 mit Schlitten-Linersäge,Öl-Wasser-Bohrschleusen,Rohrperforation anpassbar |
||
Produkt-Beschreibung
CNC-Schlitzmaschine für Rohre mit Sägeblatt-Schneidemaschine mit 22 Spindeln
Modell: PSM-220
Anwendungen
Dies ist eine speziell entwickelte Maschine mit 16 oder 22 Spindeln, auf denen jeweils bis zu 4 Sägeblätter montiert werden können, um geschlitzte Ölfeldrohre zu bearbeiten. Diese Fräsmaschine produziert geschlitzte Rohre mit geraden Schlitzen auf Gehäusen oder Rohren mit einem Durchmesser von bis zu 7 Zoll und einer Länge von bis zu 46 Fuß.
Merkmale
Spezifikation
| Spindelstock | Rohr-Außendurchmesser | 60-177,8 mm |
| Spindelanzahl | 22 | |
| Spindel-Mittenabstand | 152,4 mm | |
| Maximaler Fräserdurchmesser | 75 mm | |
| Anzahl der Sägeblätter pro Spindel | 1-4 | |
| Gerade Schlitzbreite | 0,3-3 mm | |
| Spindeldrehzahl | 100-800 U/min | |
| Hauptmotorleistung | 2×11 kW | |
| Spindel-Auf- und Abhub | 200 mm | |
| Z-Achsen-Servomotorenleistung/Drehmoment | 2 x 1,5 kW/4,77 Nm | |
| Maximale Bewegungsgeschwindigkeit der Z-Achse | 2000 mm/min | |
| Genauigkeit der Z-Achse | 0,5 mm/Umdrehung | |
| Rohrdreh-Index-Positioniersystem | A-Achsen-Servomotorenleistung/Drehmoment | 1 kW/4,77 Nm |
| Maximale Drehzahl der A-Achse | 20 U/min | |
| Genauigkeit der A-Achsen-Drehung | 6,279 Grad/Umdrehung | |
| X-Achsen-Servomotorenleistung | 1 kW/4,77 Nm | |
| Maximale Drehzahl der X-Achse | 8000 mm/min | |
| Maximale Genauigkeit der X-Achsen-Drehung | 11,3 mm/Umdrehung | |
| Schienenlänge | 14000 mm | |
| Rohrbewegungshub | 12000 mm | |
| Pneumatiksystem | Druckluftdruck | >0,5 MPa |
| Kühlsystem | Kühlung | Flüssigkeitskühlmittel |
| Durchfluss der Schneidflüssigkeitspumpe | 200 l/min | |
| Leistung der Schneidflüssigkeitspumpe | 2 x 0,45 kW | |
| Elektrisches System | Steuerung | SPS |
| Anzahl der CNC-Achsen | 4 | |
| Gesamtleistung | 32 kW | |
| Maschinengröße | L x B x H (mm) | 4300x1800x2550 |
| Schienenlänge des Rohreinzugssystems | 12000 mm | |
| Bruttogewicht | Ca. 14 Tonnen | |
Detaillierte Bilder
CNC-Rohrschlitzmaschine mit 4 Sägeblättern pro Spindel
Bearbeitung von geschlitzten Rohren durch CNC-Rohrschlitzmaschine
Bestellinformationen
| Bestellcode | PSM-220 |
| Verpackung | N/A |
| Verpackungsgröße | N/A |
| Verpackungsgewicht | 14000 kg |
| Lieferzeit | 70 Tage nach Zahlungseingang |
CNC-Rohrschlitzmaschine PSM-220 YouTube-Video-Link:
https://www.youtube.com/watch?v=sm_vTdOgPBU
