Automatische HochgeschwindigkeitsNutmaschine mit φ75mm-Fräser-Durchmesser
Produkt-Details
| Name: | Cnc-Rohr-Nutmaschine | Modell: | PSM-220 |
|---|---|---|---|
| Anwendung: | Ölquelle-oder Wasser-Brunnen-gekerbte Zwischenlagen-Fabrikation | Rohr Od: | Φ60-Φ177.8mm |
| Wandstärke: | 1-12mm | Spindel: | 16 |
| Schlitz-Breite: | 0.3-3mm | Maximal Sägeblattdurchmesser: | 76mm |
| Hervorheben |
Automatische Hochgeschwindigkeit,75-mm-Fräser,φ CNC für die Rohrschleife |
||
Produkt-Beschreibung
OCTG CNC-Rohrperforator Automatische Schlitzschneidemaschine Rohrschneidemaschine
Modell: PSM-160
Anwendungen
Gerade Schlitze sind die erste Art von Schlitzen, die in Liner-Rohren hergestellt werden, und sie werden mit gleicher Breite durch die Rohrwand geschnitten. Wo die Überbrückung von Sandkörnern am Schlitz keine große Rolle spielt, sind gerade Schlitze verschleißfester als keilförmige Schlitze und kostengünstiger in der Herstellung. Unsere Schlitzmaschinen sind für Rohrdurchmesser bis zu 12 Zoll ausgelegt und können Längen von bis zu 46 Fuß auf einmal bearbeiten. Diese äußerst steife und stabile Ausrüstung ermöglicht das Fräsen des Rohrs auf präzise Toleranzen, wodurch saubere Öffnungen und konsistente Schlitzbreiten und -längen erzielt werden.
Ein einzigartiges hydraulisches Spannsystem sichert und richtet die Verrohrung aus, ohne das Rohr oder die Schlitze zu beschädigen. Spezielle Hochgeschwindigkeits-Kreissägen aus Schnellarbeitsstahl schneiden die Schlitze. Die kontinuierliche Zufuhr von Kühlmittel erhält die metallurgische Integrität des Rohrs. Es wird kein überschüssiges Metall entfernt und die maximale Rohr strength wird gewährleistet, während ein spezifizierter offener Bereich eingehalten wird.
Merkmale
Spezifikation
| Spindelstock | Rohr-Außendurchmesser | 60-177,8 mm/7" |
| Spindelnummer | 22 | |
| Spindel-Mittenabstand | 152,4 mm/6" | |
| Maximaler Fräserdurchmesser | 75 mm | |
| Anzahl der Sägeblätter pro Spindel | 1-4 | |
| Gerade Schlitzbreite | 0,3-3 mm | |
| Spindeldrehzahl | 100-800 U/min | |
| Hauptmotorleistung | 2×11 kW | |
| Spindelhub | 200 mm | |
| Z-Achsen-Servomotorenleistung/Drehmoment | 2 x 1,5 kW/4,77 Nm | |
| Maximale Z-Achsen-Bewegungsgeschwindigkeit | 2000 mm/min | |
| Z-Achsen-Genauigkeit | 0,5 mm/U | |
| Rohrdreh-Indexpositioniersystem | A-Achsen-Servomotorenleistung/Drehmoment | 1 kW/4,77 Nm |
| Maximale A-Achsen-Drehgeschwindigkeit | 20 U/min | |
| A-Achsen-Drehgenauigkeit | 6,279 Grad/U | |
| X-Achsen-Servomotorenleistung | 1 kW/4,77 Nm | |
| Maximale X-Achsen-Drehgeschwindigkeit | 8000 mm/min | |
| Maximale X-Achsen-Drehgenauigkeit | 11,3 mm/U | |
| Schienenlänge | 14000 mm | |
| Rohrbewegungshub | 12000 mm | |
| Pneumatiksystem | Druckluftdruck | >0,5 MPa |
| Kühlsystem | Kühlung | Flüssigkühlmittel |
| Durchfluss der Schneidmittelpumpe | 200 l/min | |
| Leistung der Schneidmittelpumpe | 2 x 0,45 kW | |
| Elektrisches System | Steuerung | SPS |
| Anzahl der CNC-Achsen | 4 | |
| Gesamtleistung | 32 kW | |
| Maschinengröße | L x B x H (mm) | 4300x1800x2550 |
| Schienenlänge des Rohreinzugssystems | 12000 mm | |
| Bruttogewicht | ca. 14 Tonnen | |
Detaillierte Bilder
Hinteransicht der Schlitzmaschine PSM-22

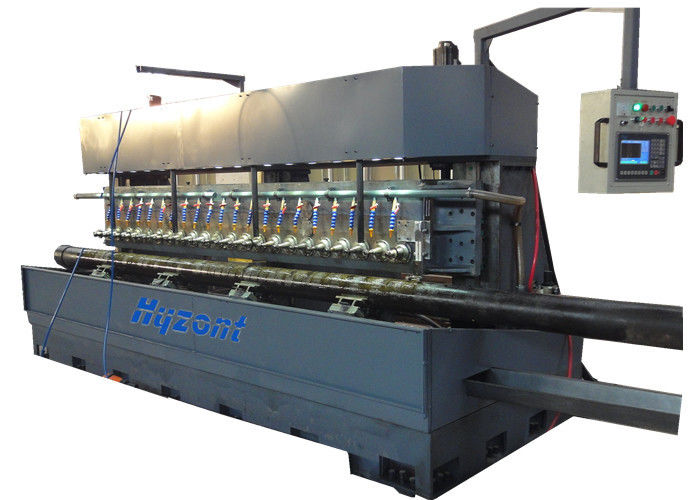

Vorderansicht der Hyzont PMS-220 Maschine
| Bestellinformationen | Bestellcode |
| PSM-220 | Verpackungsgröße |
| N/A | Verpackungsgröße |
| N/A | Verpackungsgewicht |
| 14000 kg | Lieferzeit |
70 Tage nach Zahlungseingang
