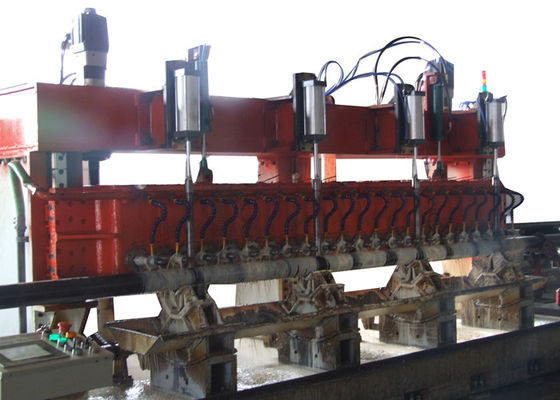

Rohr-Nutmaschine der elektrischen Leistung für Wasser-Brunnen-die gekerbte Zwischenlagen-Fabrikation
Produkt-Details
| Name: | Cnc-Rohr-Nutmaschine | Modell: | PSM-220 |
|---|---|---|---|
| Anwendung: | Ölquelle-oder Wasser-Brunnen-gekerbte Zwischenlagen-Fabrikation | Rohr Od: | Φ60-Φ177.8mm |
| Wandstärke: | 1-12mm | Spindel: | 16 |
| Schlitz-Breite: | 0.3-3mm | Maximal Sägeblattdurchmesser: | 76mm |
| Hervorheben |
Brunnenbohrloch-Schlitzung,Elektro-Schlitzmaschine,CNC-Rohrschlitzmaschine |
||
Produkt-Beschreibung
Schlitzfräsmaschine PSM-220 Rohrschneidemaschine
Modell: PSM-160/PSM-220
Anwendungen
Gerade Schlitze sind die erste Art von Schlitzen, die in Liner-Rohren erzeugt werden, und sie werden mit gleicher Breite durch die Rohrwand geschnitten. Wo die Überbrückung von Sandkörnern am Schlitz keine große Rolle spielt, sind gerade Schlitze verschleißfester als Keilnuten und kostengünstiger in der Herstellung. Unsere Schlitzmaschinen sind für Rohrdurchmesser bis zu 12 Zoll ausgelegt und können Längen von bis zu 46 Fuß gleichzeitig bearbeiten. Diese äußerst steife und stabile Ausrüstung ermöglicht das präzise Fräsen des Rohrs, wodurch saubere Öffnungen und gleichmäßige Schlitzbreiten und -längen erzielt werden.
Ein einzigartiges hydraulisches Spannsystem sichert und richtet das Gehäuse aus, ohne das Rohr oder die Schlitze zu beschädigen. Spezielle HSS-Kreissägen schneiden die Schlitze. Die kontinuierliche Kühlmittelzufuhr erhält die metallurgische Integrität des Rohrs. Es wird kein überschüssiges Material entfernt und die maximale Rohrfestigkeit wird gewährleistet, während ein bestimmter offener Bereich eingehalten wird.
Merkmale
Spezifikation
| Spindelstock | Rohr-Außendurchmesser | 60-177,8 mm/7 Zoll |
| Spindelnummer | 22 | |
| Spindel-Mittenabstand | 152,4 mm/6 Zoll | |
| Maximaler Fräserdurchmesser | 75 mm | |
| Anzahl der Sägeblätter pro Spindel | 1-4 | |
| Gerade Schlitzbreite | 0,3-3 mm | |
| Spindeldrehzahl | 100-800 U/min | |
| Hauptmotorleistung | 2x11 kW | |
| Spindel-Auf- und Abhub | 200 mm | |
| Z-Achsen-Servomotorenleistung/Drehmoment | 2 x 1,5 kW/4,77 Nm | |
| Maximale Z-Achsen-Bewegungsgeschwindigkeit | 2000 mm/min | |
| Z-Achsen-Genauigkeit | 0,5 mm/Umdrehung | |
| Rohrdreh-Indexpositioniersystem | A-Achsen-Servomotorenleistung/Drehmoment | 1 kW/4,77 Nm |
| Maximale A-Achsen-Drehgeschwindigkeit | 20 U/min | |
| A-Achsen-Drehgenauigkeit | 6,279 Grad/Umdrehung | |
| X-Achsen-Servomotorenleistung | 1 kW/4,77 Nm | |
| Maximale X-Achsen-Drehgeschwindigkeit | 8000 mm/min | |
| Maximale X-Achsen-Drehgenauigkeit | 11,3 mm/Umdrehung | |
| Schienenlänge | 14000 mm | |
| Rohrbewegungshub | 12000 mm | |
| Pneumatiksystem | Druckluftdruck | >0,5 MPa |
| Kühlsystem | Kühlung | Flüssigkühlmittel |
| Durchfluss der Schneidmittelpumpe | 200 l/min | |
| Leistung der Schneidmittelpumpe | 2 x 0,45 kW | |
| Elektrisches System | Steuerung | SPS |
| Anzahl der CNC-Achsen | 4 | |
| Gesamtleistung | 32 kW | |
| Maschinengröße | L x B x H (mm) | 4300x1800x2550 |
| Schienenlänge des Rohreinzugsystems | 12000 mm | |
| Bruttogewicht | ca. 14 Tonnen | |
Detaillierte Bilder
PSM-22 Schlitzmaschine Sägeblatt der PSM-220
Bestellinformationen
| Bestellcode | PSM-220 |
| Verpackung | N/A |
| Verpackungsgröße | N/A |
| Verpackungsgewicht | 14000 kg |
| Lieferzeit | 70 Tage nach Zahlungseingang |
CNC-Rohrschlitzmaschine PSM-220 YouTube-Video-Link: https://www.youtube.com/watch?v=sm_vTdOgPBU
