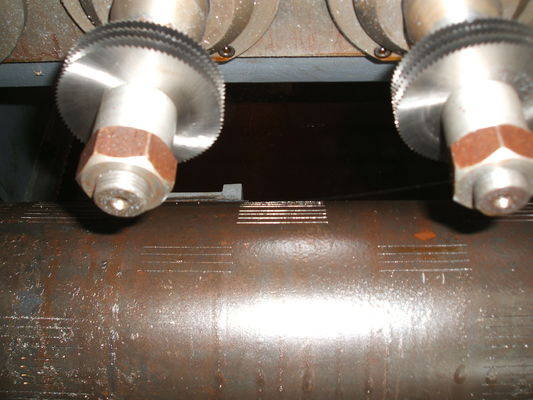

Hochgeschwindigkeitssplitter-Rohr-Nutmaschine mit jedem geraden Schlitzen im Gehäuse
Produkt-Details
| Name: | Gekerbter Zwischenlage CNC sah Schneidemaschine (CNC-Rohr-Nutmaschine) | Modell: | PSM-220 |
|---|---|---|---|
| Anwendung: | Ölquelle-oder Wasser-Brunnen-gekerbte Zwischenlagen-Fabrikation | Rohr Od: | Φ60-Φ177.8mm |
| Wandstärke: | 1-12mm | Spindel: | 22 oder 16 |
| Schlitz-Breite: | 0.3-3mm | Maximal Sägeblattdurchmesser: | 76mm |
| Hervorheben |
Schlitzmaschine für Rohre,CNC-Säge für gerade Schlitze,Gehäuse-Perforiereinheit |
||
Produkt-Beschreibung
Schlitzrohr-Schlitzmaschine CNC-Perforator 7" Ölrohr und Gehäuse
Modell: PSM-220
Anwendungen
Die Schlitzrohrmühlenmaschine verfügt über 16 oder 22 Spindeln zur Installation von maximal 4 Sägeblättern an jeder Spindel zur Bearbeitung von Ölrohren oder Gehäusen zur Fertigstellung der Schlitzrohrbearbeitung. Diese Fräsmaschine produziert Schlitzrohre mit geraden Schlitzen auf Gehäusen oder Rohren mit einem Durchmesser von bis zu 7 Zoll und einer Länge von bis zu 46 Fuß.
Merkmale
Spezifikation
| Spindelstock | Rohr-Außendurchmesser | 60-177,8 mm |
| Spindelanzahl | 22 | |
| Spindelmittelabstand | 152,4 mm | |
| Max. Fräserdurchmesser | 75 mm | |
| Sägeblattanzahl pro Spindel | 1-4 | |
| Gerade Schlitzbreite | 0,3-3 mm | |
| Spindeldrehzahl | 100-800 U/min | |
| Hauptmotorleistung | 2×11 kW | |
| Spindel-Auf- und Abhub | 200 mm | |
| Z-Achsen-Servomotorenleistung/Drehmoment | 2 x 1,5 kW/4,77 Nm | |
| Maximale Bewegungsgeschwindigkeit der Z-Achse | 2000 mm/min | |
| Z-Achsen-Genauigkeit | 0,5 mm/U | |
| Rohrdreh-Index-Positioniersystem | A-Achsen-Servomotorenleistung/Drehmoment | 1 kW/4,77 Nm |
| Maximale Drehzahl der A-Achse | 20 U/min | |
| A-Achsen-Drehgenauigkeit | 6,279 Grad/U | |
| X-Achsen-Servomotorenleistung | 1 kW/4,77 Nm | |
| Maximale Drehzahl der X-Achse | 8000 mm/min | |
| Maximale Genauigkeit der X-Achsen-Drehung | 11,3 mm/U | |
| Schienenlänge | 14000 mm | |
| Rohrbewegungshub | 12000 mm | |
| Pneumatiksystem | Druckluftdruck | >0,5 MPa |
| Kühlsystem | Kühlung | Flüssigkeitskühlmittel |
| Durchfluss der Schneidflüssigkeitspumpe | 200 l/min | |
| Leistung der Schneidflüssigkeitspumpe | 2 x 0,45 kW | |
| Elektrisches System | Steuerung | SPS |
| CNC-Achsenanzahl | 4 | |
| Gesamtleistung | 32 kW | |
| Maschinengröße | L x B x H (mm) | 4300x1800x2550 |
| Schienenlänge des Rohrzuführungssystems | 12000 mm | |
| Bruttogewicht | ca. 14 Tonnen | |
Detaillierte Bilder
CNC-Rohrschlitzmaschine Demo Schlitzrohrbearbeitung mit CNC-Rohrschlitzmaschine
Bestellinformationen
| Bestellcode | PSM-220 |
| Verpackung | N/A |
| Verpackungsgröße | N/A |
| Verpackungsgewicht | 14000 kg |
| Lieferzeit | 70 Tage nach Zahlungseingang |
CNC-Rohrschlitzmaschine PSM-220 Youtube-Video-Link: https://www.youtube.com/watch?v=sm_vTdOgPBU
