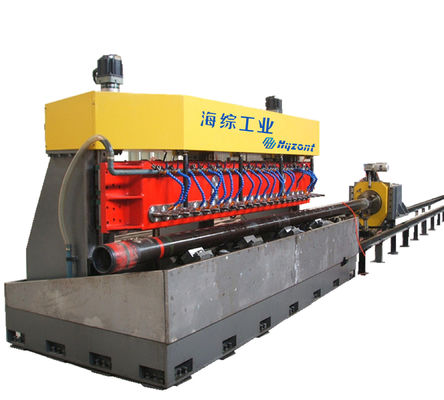

CNC automatische KontrollNutmaschine für gekerbte Zwischenlagen schnitt multi Spindeln
Produkt-Details
| Name: | Gekerbter Zwischenlage CNC sah Schneidemaschine | Modell: | PSM-220 |
|---|---|---|---|
| Anwendung: | Ölquelle-oder Wasser-Brunnen-gekerbte Zwischenlagen-Fabrikation | Rohr Od: | Φ60-Φ177.8mm |
| Wandstärke: | 1-12mm | Spindel: | 22 |
| Schlitz-Breite: | 0.3-3mm | Maximal Sägeblattdurchmesser: | 76mm |
| Bruttomasse: | Ungefähres 14ton | setzen Sie Ursprung: | CHINA |
| Hervorheben |
Multi-Spindel-Nuten-CNC,PSM-220 geschlitzte Liner,Automatische CNC-Nutenbearbeitung |
||
Produkt-Beschreibung
CNC-gesteuerte Mehrspindel-Rohrschleifmaschine für Schlüsselanlagen
Modell: PSM-220
Anwendungen
Dies ist eine speziell konstruierte Maschine, die 16 oder 22 Spindeln hat, um maximal 4 Säge-Schneidmaschinen an jeder Spindel zu installieren, um die Öl-Gitter-Schleiffolie zu verarbeiten.Diese Fräsmaschine produziert geschlitzte Auskleidungen mit entweder geraden Schlitzen auf dem Gehäuse oder Rohrform bis zu 7 Zoll im Durchmesser, und bis zu 46 Fuß lang.
Eigenschaften
Spezifikation
| Spindelbox | Rohr-OD | 60 bis 177,8 mm |
| Zahl der Spindel | 22 | |
| Abstand zur Spindelmitte | 152.4 mm | |
| Maximaler Durchmesser des Fräsmaschins | 75 mm | |
| Anzahl der Säge auf einer Spindel | 1 bis 4 | |
| Gerade Spaltbreite | 0.3-3 mm | |
| Spindel Drehgeschwindigkeit | 100 bis 800 R/min | |
| Hauptmotorleistung | 2 × 11 kW | |
| Spindel-Hoch- und Niederlauf | 200 mm | |
| Z-Achsen-Servomotorleistung/Drehmoment | 2 x 1,5 kW/4,77 Nm | |
| Z-Achse maximale Bewegungsgeschwindigkeit | 2000 mm/min | |
| Genauigkeit der Z-Achse | 0.5 mm/h | |
| Rohr-Rotationsindex-Positionierungssystem | Leistung/Drehmoment eines Servomotors einer Achse | 1 kW/4,77 Nm |
| Maximale Drehgeschwindigkeit einer Achse | 20R/Min. | |
| Genauigkeit der Achsdrehung | 6.279 Grad/r | |
| Leistung des X-Achsen-Servomotors | 1 kW/4,77 Nm | |
| X-Achse Höchstdrehzahl | 8000 mm/min | |
| Maximale Drehgenauigkeit der X-Achse | 11.3 mm/h | |
| Schienenlänge | 14000 mm | |
| Rohrbewegungsschlag | 12000 mm | |
| Pneumatisches System | Druckluft | > 0,5 MPa |
| Kühlsystem | Kühlung | Flüssiges Kühlmittel |
| Schneiden Zusammengesetzter Pumpenstrom | 200 L/min | |
| Schneidleistung der Kompositionspumpe | 2 x 0,45 kW | |
| Elektrische Anlage | Steuerung | PLC |
| Nummer der CNC-Achse | 4 | |
| Gesamtleistung | 32 kW | |
| Größe des Maschinenkörpers | L x W x H ((mm) | 4300x1800x2550 |
| Rohrzufuhrsystem Schienenlänge | 12000 mm | |
| Bruttogewicht | Ungefähr 14 Tonnen | |
Detaillierte Bilder
CNC-Rohrschleifmaschine mit 4 Säge-Schneidern pro Spindel
Bearbeitung von Schlitten-Liner durch CNC-Rohr-Schlittenmaschine
Bestellinformationen
| Bestellcode | PSM-220 |
| Verpackung | N/A |
| Verpackungsgröße | N/A |
| Gewicht der Verpackung | 14000Kg |
| Lieferzeit | 70 Tage nach Zahlung |
CNC-Rohrschleifmaschine PSM-220 Youtube Video Link:
