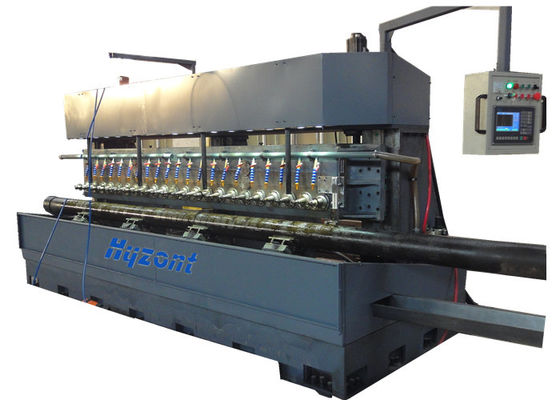

Stall 7" Öl-Rohr-Nutmaschine mit einzigartigem hydraulischem Spannsystem

Stable 7" Oil Pipe Slotting Machine With Unique Hydraulic Clamping System
Stable 7" Oil Pipe Slotting Machine With Unique Hydraulic Clamping System

Großes Bild :  Stall 7" Öl-Rohr-Nutmaschine mit einzigartigem hydraulischem Spannsystem

Produktdetails:
Herkunftsort: CHINA
Markenname: Hyzont / SUNWAY
Modellnummer: PSM-220
Zahlung und Versand AGB:
Min Bestellmenge: 1set
Preis: Verhandelbar
Verpackung Informationen: Holzetui
Lieferzeit: 50-70mdays
Zahlungsbedingungen: L/C, T/T
Kontakt

Stall 7" Öl-Rohr-Nutmaschine mit einzigartigem hydraulischem Spannsystem

Beschreibung
Name: Gekerbter Zwischenlage CNC sah Schneidemaschine (CNC-Rohr-Nutmaschine) Modell: PSM-220
Anwendung: Ölquelle-oder Wasser-Brunnen-gekerbte Zwischenlagen-Fabrikation Rohr Od: Φ60-Φ177.8mm
Wandstärke: 1-12mm Spindel: 22 oder 16
Schlitz-Breite: 0.3-3mm Maximal Sägeblattdurchmesser: 76mm
Hervorheben:

Hydraulische Einstechfräsmaschine

,

7 Zoll Ölrohrnuten

,

Stabile PSM-220 Maschine

22 Spindeln Rohrmühlenmaschine Rohrschlitzmaschine 7" Ölrohrschneidemaschine

Modell: PSM-220

Anwendungen

Unsere Schlitzmaschinen sind für Rohrdurchmesser bis zu 7-12 Zoll ausgelegt und können Längen von bis zu 46 Fuß gleichzeitig bearbeiten. Diese äußerst steife und stabile Ausrüstung ermöglicht das Fräsen von Rohren mit präzisen Toleranzen, wodurch saubere Öffnungen und gleichmäßige Schlitzbreiten und -längen erzielt werden. Ein ausgeklügeltes hydraulisches Spannsystem sichert und richtet das Gehäuse, ohne das Rohr oder die Schlitze zu beschädigen. Spezielle Kreissägen aus Schnellarbeitsstahl schneiden die Schlitze. Die kontinuierliche Kühlmittelzufuhr erhält die metallurgische Integrität des Rohrs. Es wird kein überschüssiges Metall entfernt und die maximale Rohr strength wird unter Einhaltung eines vorgegebenen offenen Bereichs gewährleistet. Alle Schlitzmaschinen sind mit CNC-Indexiersystemen ausgestattet, die sicherstellen, dass die Schlitze sowohl radial als auch axial exakt auf den Rohren platziert werden. Dies gewährleistet, dass alle Spezifikationen erfüllt und die maximale Festigkeit für die Installation erhalten bleibt.

Merkmale

  • Rohrdreh-Index- und Positioniersystem hält die Rohre ruhig und gerade
  • 4-mal schneller als Laserschneiden
  • Keine Hitzeeinwirkung auf die Schlitze
  • Insgesamt 22 Spindeln erhebliche Fortschritte bei der Schneideffizienz
  • Computergesteuert, einfach zu bedienen
  • Mit oder ohne Rohrzuführsystem reduzieren Sie die Anfangsinvestition
  • Anpassbar an Rohr- oder Gehäusegröße

    • Spezifikation

    SpindelstockRohr-Außendurchmesser60-177,8 mm
    Spindelanzahl22
    Spindelmittelabstand152,4 mm
    Maximaler Fräserdurchmesser75 mm
    Sägeblattanzahl pro Spindel1-4
    Gerade Schlitzbreite0,3-3 mm
    Spindeldrehzahl100-800 U/min
    Hauptmotorleistung2×11 kW
    Spindelauf- und -abhub200 mm
    Z-Achsen-Servomotorenleistung/Drehmoment2 x 1,5 kW/4,77 Nm
    Maximale Bewegungsgeschwindigkeit der Z-Achse2000 mm/min
    Genauigkeit der Z-Achse0,5 mm/U
    Rohrdreh-Index-PositioniersystemA-Achsen-Servomotorenleistung/Drehmoment1 kW/4,77 Nm
    Maximale Drehgeschwindigkeit der A-Achse20 U/min
    Genauigkeit der A-Achsen-Drehung6,279 Grad/U
    X-Achsen-Servomotorenleistung1 kW/4,77 Nm
    Maximale Drehgeschwindigkeit der X-Achse8000 mm/min
    Maximale Genauigkeit der X-Achsen-Drehung11,3 mm/U
    Schienenlänge14000 mm
    Rohrbewegungshub12000 mm
    PneumatiksystemDruckluftdruck>0,5 MPa
    KühlsystemKühlungFlüssigkühlmittel
    Pumpenfluss Kühlmittel200 l/min
    Pumpenleistung Kühlmittel2 x 0,45 kW
    Elektrisches SystemSteuerungSPS
    Anzahl der CNC-Achsen4
    Gesamtleistung32 kW
    MaschinengrößeL x B x H (mm)4300x1800x2550
    Schienenlänge des Rohrzuführsystems12000 mm
    Bruttogewichtca. 14 Tonnen

    Detaillierte Bilder

    PSM-220 CNC Rohrschlitzmaschine Innenansicht des geschlitzten Rohrs

    Bestellinformationen

    BestellcodePSM-220
    VerpackungN/A
    VerpackungsgrößeN/A
    Verpackungsgewicht14000 kg
    Lieferzeit70 Tage nach Zahlungseingang

    CNC Rohrschlitzmaschine PSM-220 Youtube-Link: https://www.youtube.com/watch?v=sm_vTdOgPBU
