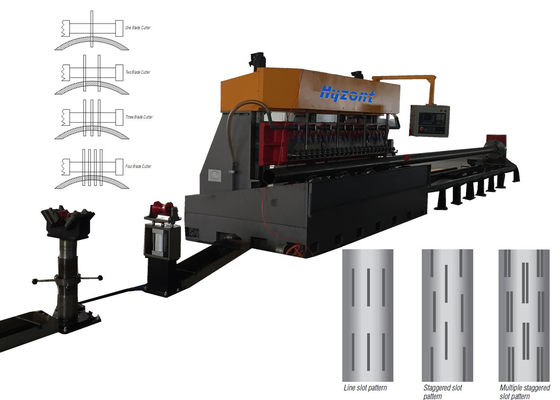

Hohes Produktions-Raten-Rohr-Perforiermaschine mit CNC-Index-Bewegung Systemen

High Production Rate Pipe Perforating Machine With CNC Indexing Systems
High Production Rate Pipe Perforating Machine With CNC Indexing Systems

Großes Bild :  Hohes Produktions-Raten-Rohr-Perforiermaschine mit CNC-Index-Bewegung Systemen

Produktdetails:
Herkunftsort: CHINA
Markenname: Hyzont / SUNWAY
Modellnummer: PSM-220
Zahlung und Versand AGB:
Min Bestellmenge: 1set
Preis: Verhandelbar
Verpackung Informationen: Holzetui
Lieferzeit: 50-70mdays
Zahlungsbedingungen: L/C, T/T
Kontakt

Hohes Produktions-Raten-Rohr-Perforiermaschine mit CNC-Index-Bewegung Systemen

Beschreibung
Name: Gekerbter Zwischenlage CNC sah Schneidemaschine (CNC-Rohr-Nutmaschine) Modell: PSM-220
Anwendung: Ölquelle-oder Wasser-Brunnen-gekerbte Zwischenlagen-Fabrikation Rohr Od: Φ60-Φ177.8mm
Wandstärke: 1-12mm Spindel: 22 oder 16
Schlitz-Breite: 0.3-3mm Maximal Sägeblattdurchmesser: 76mm
Hervorheben:

CNC-Indexierung Perforation

,

Hochproduktive Schlitze

,

Rohrperforiermaschine

Maschine zur Verarbeitung von Schläuchen für Rohre mit CNC-Steuerung Modell: PSM-220

Anwendung

Schlitzlängen - werden mit hoher Produktionsabgabe präzise geschnitten und können je nach Schlitzbreite in Längen von 1 bis 3 Zoll an Ihre genauen ID- und OD-Spezifikationen angepasst werden

Die häufigsten Spaltlängen bestehen aus:

  • 1 - 1,5 Zoll Länge auf dem Innendurchmesser für Schlitzbreiten bis zu 0,022 Zoll
  • 1 - 1,5 Zoll Länge auf dem Innendurchmesser für Schlitzbreiten bis zu 0,022 Zoll
  • 1 - 1,5 Zoll Länge auf dem Innendurchmesser für Schlitzbreiten bis zu 0,022 Zoll

    • Sofern nicht anders angegeben, werden die Schlitze mit vier Reihen pro Schlitze geschnitten, wobei die Reihen zu 50% voneinander entfernt sind.Die Rohrreihe wird verschoben, um den größten Teil der ursprünglichen Festigkeit und Integrität des Rohres zu bewahrenAußerdem ist die Ableitung effizienter, wenn die Schlitze gleichmäßig über die Rohroberfläche verteilt sind.

    Alle Schleppmaschinen sind mit CNC-Indexsystemen ausgestattet, die sicherstellen, dass die Schleppplätze sowohl radial als auch axial genau auf den Rohren platziert sind.Dies stellt sicher, dass alle Spezifikationen erreicht werden und die maximale Festigkeit für die Installation erhalten bleibt.

    Unsere Schleifmaschinen sind für Rohrgrößen mit einem Durchmesser von bis zu 7-12 Zoll ausgelegt und können bis zu 46 Fuß lang sein.Diese extrem starre und stabile Ausrüstung ermöglicht es, das Rohr bis zu präzisen Toleranzen zu freilen, wodurch saubere Öffnungen und gleichbleibende Schlitzbreiten und -längen entstehen. Ein ausgeprägtes hydraulisches Klemmsystem sichert und gerade macht das Gehäuse, ohne das Rohr oder die Schlitze zu beschädigen.Durch die kontinuierliche Aufnahme von Kühlmittel wird die metallurgische Integrität des Rohres erhaltenEs wird kein überschüssiges Metall entfernt und die maximale Rohrfestigkeit wird gewährleistet, während innerhalb eines bestimmten offenen Bereichs verbleibt.

    Eigenschaften

  • Rohr Rotation Index und Positionierungssystem hält die Rohre stabil und gerade
  • Viermal schneller als das Laserschneiden
  • Keine Wärmewirkung auf Schlitze
  • Insgesamt 22 Spindeln beträchtliche Fortschritte bei der Schneideffizienz
  • Computersteuerung einfach zu bedienen
  • Mit oder ohne Rohrfußsystem reduzieren Sie den Anfangsinvestor
  • Anpassbar an der Größe des Rohres oder des Gehäuses

    • Spezifikation

    Spindelbox Rohr-OD 60 bis 177,8 mm
    Zahl der Spindel 22
    Abstand zur Spindelmitte 152.4 mm
    Maximaler Durchmesser des Fräsmaschins 75 mm
    Anzahl der Säge auf einer Spindel 1 bis 4
    Gerade Spaltbreite 0.3-3 mm
    Spindel Drehgeschwindigkeit 100 bis 800 R/min
    Hauptmotorleistung 2 × 11 kW
    Spindel-Hoch- und Niederlauf 200 mm
    Z-Achsen-Servomotorleistung/Drehmoment 2 x 1,5 kW/4,77 Nm
    Z-Achse maximale Bewegungsgeschwindigkeit 2000 mm/min
    Genauigkeit der Z-Achse 0.5 mm/h
    Rohr-Rotationsindex-Positionierungssystem Leistung/Drehmoment eines Servomotors einer Achse 1 kW/4,77 Nm
    Maximale Drehgeschwindigkeit einer Achse 20R/Min.
    Genauigkeit der Achsdrehung 6.279 Grad/r
    Leistung des X-Achsen-Servomotors 1 kW/4,77 Nm
    X-Achse Höchstdrehzahl 8000 mm/min
    Maximale Drehgenauigkeit der X-Achse 11.3 mm/h
    Schienenlänge 14000 mm
    Rohrbewegungsschlag 12000 mm
    Pneumatisches System Druckluft > 0,5 MPa
    Kühlsystem Kühlung Flüssiges Kühlmittel
    Schneiden Zusammengesetzter Pumpenstrom 200 L/min
    Schneidleistung der Kompositionspumpe 2 x 0,45 kW
    Elektrische Anlage Steuerung PLC
    Nummer der CNC-Achse 4
    Gesamtleistung 32 kW
    Größe des Maschinenkörpers L x W x H ((mm) 4300x1800x2550
    Rohrzufuhrsystem Schienenlänge 12000 mm
    Bruttogewicht Ungefähr 14 Tonnen

    Detaillierte Bilder

    PSM-22 Schlittenmaschine

    Sägeblatt Ölrohrschlitze bis zu 76,4 Längen und 3 mm Breite

    Bestellinformationen

    Bestellcode PSM-220
    Verpackung N/A
    Verpackungsgröße N/A
    Gewicht der Verpackung 14000Kg
    Lieferzeit 70 Tage nach Zahlung

    CNC-Rohrschleifmaschine PSM-220 Youtube Video Link: Ich bin nicht derjenige, der das Problem anspricht, aber ich bin derjenige, der es tut.
