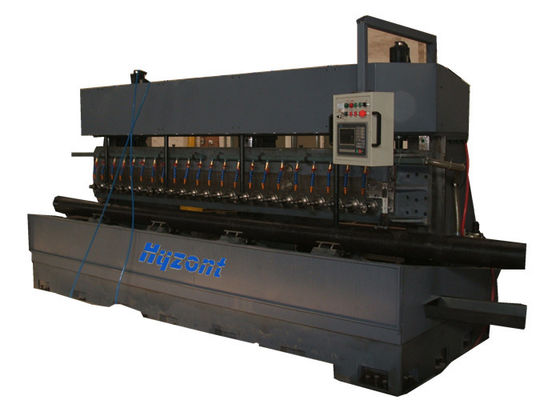

16 Spindel-Rohr-Nutmaschine für die Ölquelle-Zwischenlage, die Φ60-Φ177.8mm fabriziert
Produkt-Details
| Name: | Gekerbter Zwischenlage CNC sah Schneidemaschine (CNC-Rohr-Nutmaschine) | Modell: | PSM-160 |
|---|---|---|---|
| Anwendung: | Ölquelle-oder Wasser-Brunnen-gekerbte Zwischenlagen-Fabrikation | Rohr Od: | Φ60-Φ177.8mm |
| Wandstärke: | 1-12mm | Spindel: | 16 |
| Schlitz-Breite: | 0.3-3mm | Maximal Sägeblattdurchmesser: | 76mm |
| Hervorheben |
16 Spindeln Schlitzmaschine,Herstellung von Ölquellenauskleidungen,PSM-160 60-177 |
||
Produkt-Beschreibung
16 Spindel Rohr Schleppmaschine 60-177,8 mm OCTG Schleppmaschine CNC-Fräsmaschine
Modell: PSM 160
Anwendungen
Dieser Rohrperforator besteht aus 16 oder 22 Spindeln und einem Stahlgetriebe, das nach der Fertigung, aber vor der Bearbeitung normalisiert wird.Es wird von einer Stahlkonstruktion ausgestützt und auf Präzisionsbahnprofilsystemen geleitetDiese Funktion macht es möglich, dass die Schrauben immer in Kompression sind.Das eliminiert Rückschlag und minimiert Verschleiß an den Ball-Typ-Lead-Schrauben.Das Getriebe beherbergt die Spindeln, auf denen die Schneider montiert sind. Ein einzigartiges hydraulisches Klemmsystem sichert und gerade das Gehäuse ohne Schädigung des Rohres oder der Schlitze.Spezielle Hochgeschwindigkeits-Rundsägen aus Stahl schneiden die SchlitzeDurch die kontinuierliche Anwendung von Kühlmittel wird die metallurgische Integrität des Rohres erhalten. Kein überschüssiges Metall wird entfernt und die maximale Rohrfestigkeit ist gewährleistet, während der Rohr innerhalb eines bestimmten offenen Bereichs bleibt.
Eigenschaften
Spezifikation
| Spindelbox | Rohr-OD | 60 bis 177,8 mm/7" |
| Zahl der Spindel | 22 | |
| Abstand zur Spindelmitte | 152.4 mm/6" | |
| Maximaler Durchmesser des Fräsmaschins | 75 mm | |
| Anzahl der Säge auf einer Spindel | 1 bis 4 | |
| Gerade Spaltbreite | 0.3-3 mm | |
| Spindel Drehgeschwindigkeit | 100 bis 800 R/min | |
| Hauptmotorleistung | 2 × 11 kW | |
| Spindel-Hoch- und Niederlauf | 200 mm | |
| Z-Achsen-Servomotorleistung/Drehmoment | 2 x 1,5 kW/4,77 Nm | |
| Z-Achse maximale Bewegungsgeschwindigkeit | 2000 mm/min | |
| Genauigkeit der Z-Achse | 0.5 mm/h | |
| Rohr-Rotationsindex-Positionierungssystem | Leistung/Drehmoment eines Servomotors einer Achse | 1 kW/4,77 Nm |
| Maximale Drehgeschwindigkeit einer Achse | 20R/Min. | |
| Genauigkeit der Achsdrehung | 6.279 Grad/r | |
| Leistung des X-Achsen-Servomotors | 1 kW/4,77 Nm | |
| X-Achse Höchstdrehzahl | 8000 mm/min | |
| Maximale Drehgenauigkeit der X-Achse | 11.3 mm/h | |
| Schienenlänge | 14000 mm | |
| Rohrbewegungsschlag | 12000 mm | |
| Pneumatisches System | Druckluft | > 0,5 MPa |
| Kühlsystem | Kühlung | Flüssiges Kühlmittel |
| Schneiden Zusammengesetzter Pumpenstrom | 200 L/min | |
| Schneidleistung der Kompositionspumpe | 2 x 0,45 kW | |
| Elektrische Anlage | Steuerung | PLC |
| Nummer der CNC-Achse | 4 | |
| Gesamtleistung | 32 kW | |
| Größe des Maschinenkörpers | L x W x H ((mm) | 4300x1800x2550 |
| Rohrzufuhrsystem Schienenlänge | 12000 mm | |
| Bruttogewicht | Ungefähr 14 Tonnen | |
Detaillierte Bilder
PSM-22 Schleppmaschine Sägeblatt Ölrohr Schleppen bis zu 76,4 Länge und 3 mm Breite
Bestellinformationen
| Bestellcode | PSM-220 |
| Verpackung | N/A |
| Verpackungsgröße | N/A |
| Gewicht der Verpackung | 14000Kg |
| Lieferzeit | 70 Tage nach Zahlung |
CNC-Rohrschleifmaschine PSM-220 Youtube Video Link: https://www.youtube.com/watch?v=sm_vTdOgPBU
